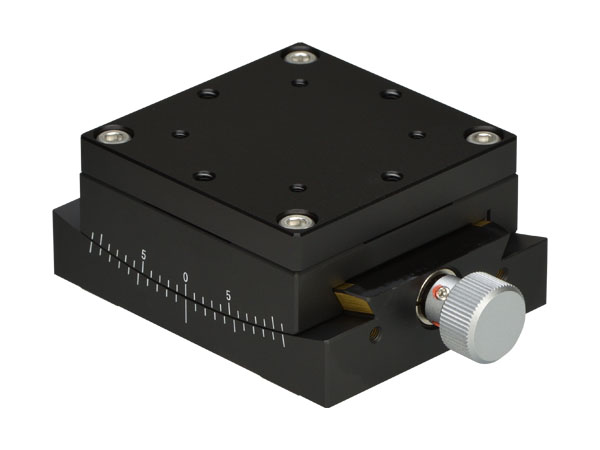

傾斜ステージ

TS-C613

1
ゴニオステージ 60×60
¥58,000
移動量 ±5°
ステージ面 60mm×60mm

製品資料

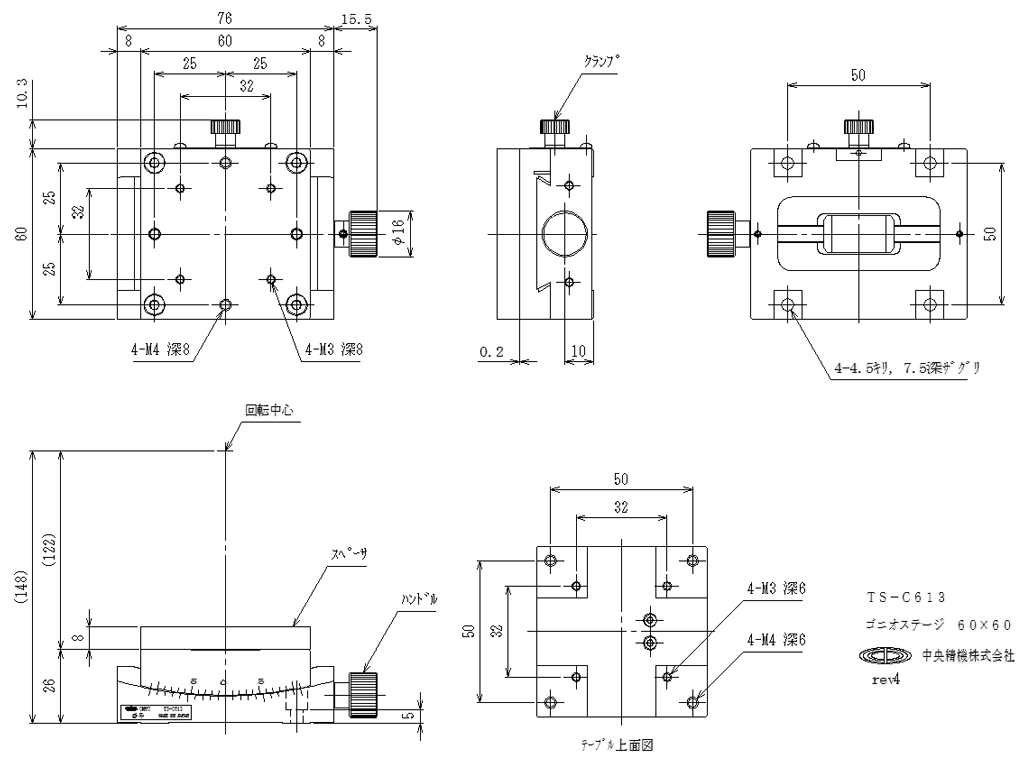

※寸法記載のない部分はお問い合わせください。

説明

1軸の傾斜ステージです。
回転中心高さが異なる1軸の傾斜ステージを組み合わせ、同一回転中心とした2軸の傾斜ステージにすることが出来ます。
当社独自の複合カップリング機構により微細で非常になめらかな動作が可能です。
移動ガイドにアリ溝(D-T方式)を使用しています。
カメラ、センサなどの精密位置決め用途に広く利用いただけます。

仕様

移動方向 傾斜1方向
ステージ面 60mm×60mm
クランプ方式 板クランプ
移動機構/送り方式 精密ねじ、複合カップリング式
移動量 ±5°
移動量/ツマミ1回転 約12′27″
目量 バーニヤ読み6′
移動ガイド アリ
回転中心(ステージ上面より) 122mm
回転中心精度 φ0.1mm
耐荷重 49N(5kgf)
質量 0.7kg
主要材質/表面処理 真鍮/硬質黒色クロム
