傾斜ステージ

TS-R612

1

横型ゴニオステージ　60×60

¥95,000

移動量	±4.5°
ステージ面	60mm×60mm

RoHS対応状況

製品資料

YES

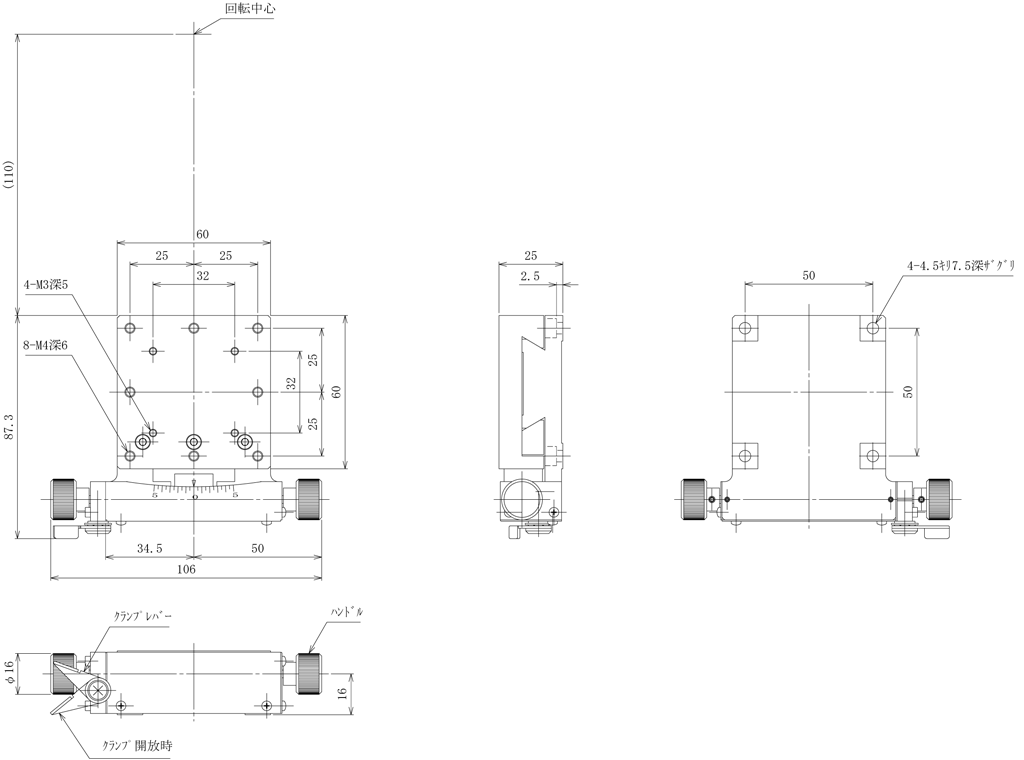

寸法記載がない部分はお問い合わせください。

説明

1軸の横型傾斜ステージです。
当社独自の複合カップリング機構により微細で非常になめらかな動作が可能です。
移動ガイドにアリ溝（D-T方式）を使用しています。
カメラ、センサなどの精密位置決め用途に広く利用いただけます。

仕様

移動方向	回転1方向
ステージ面	60mm×60mm
クランプ方式	レバー式
移動機構/送り方式	精密ねじ、複合カップリング式
移動量	±4.5°
移動量/ツマミ１回転	約9′27″
目量	目盛読み30′
移動ガイド	アリ
回転中心(ステージ上面より)	140mm
回転中心精度	φ0.1mm
耐荷重	29.4N（3kgf）
質量	0.8kg
主要材質/表面処理	真鍮／硬質黒色クロム
標準付属品	検査合格証六角穴付ボルト（本体工程用）M4　4本

補足
