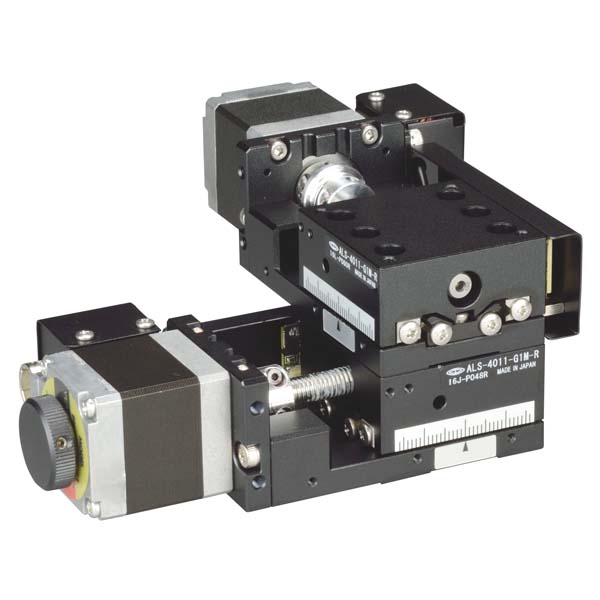

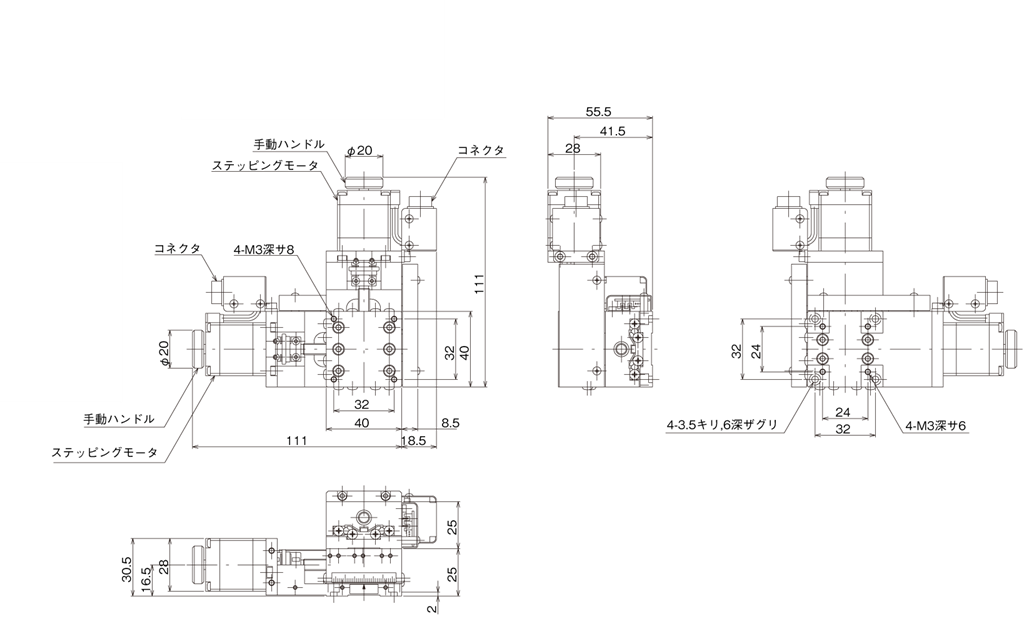

| 移動方向 |
XY軸2方向 |
| 移動量 |
±7.5mm |
| ステージ面 |
40mm×40mm |
| 使用モータ |
PK523HPB相当（5線式ペンタゴン結線、0.75A/相） |
| 分解能 |
0.002mm |
| 送りねじ仕様 |
ボールねじ |
| 送りねじリード |
1mm |
| 移動ガイド |
HG-VCR（V溝とクロスローラ） |
| 移動精度HV |
真直度（水平・垂直）0.002mm |
| 移動精度YP |
ヨーイング15sec、ピッチング25sec |
| 位置決め精度 |
0.006mm |
| 繰り返し精度 |
±0.0003mm |
| ロストモーション |
0.001mm |
| 運動の平行度 |
0.03mm |
| XY直交度 |
0.006mm |
| モーメント剛性 |
ヨー剛性 0.5sec/N・cm、ピッチ剛性 0.6sec/N・cm、ロール剛性 0.6sec/N・cm |
| 耐荷重 |
39.2N（4kgf） |
| 質量 |
0.64kg |
| 最高速度 |
16mm/s（8,000pps時） |
| 主要材質/表面処理 |
アルミ合金／黒アルマイト梨地 |
| 原点センサ |
ノーマルクローズ接点（ブレーク接点、Ｂ接点）動作、フォトセンサ |
| リミットセンサ |
ノーマルクローズ接点（ブレーク接点、Ｂ接点）動作、フォトセンサ |
| 適合ケーブル |
ACB-BTM2、ACB-BTM3、ARC-BTM3 |
| 標準付属品 |
検査合格証
六角穴付ボルト（本体固定用）M3 4本 |
接続ステージ選択
(パラメータNo.4) |
36 |
| 補足事項 |
※コントローラドライバQT-Bシリーズの接続ステージ選択（パラメータNo.4）を00にする（接続設定を使用しない）場合は、コントローラドライバのディップSWとパラメータNo.1～3を設定してください。
●リミットスイッチ：該当するディップSWをOFF
●パラメータNo.1（原点センサ論理）：2（NC）
●パラメータNo.2（原点前センサ論理）：0（未使用）
●パラメータNo.3（原点復帰モード）：2（原点・Z相）、3（原点）、4（リミット・Z相）または5（リミット） |
