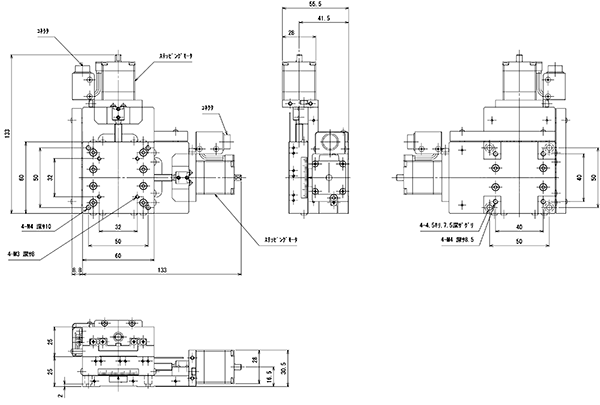

XYステージ　転造ボールねじ仕様

¥180,000

ステージ面が60mm角のステッピングモータを採用した小型の自動ステージです。
移動ガイドにHG-VCR方式を使用した高剛性ステージです。
送りねじは転造ボールねじを使用し、従来品より低価格です。
カメラ、センサ、ワークなどの精密位置決め用途に広くご利用いただけます。

移動方向	XY軸2方向
移動量	±12.5mm
ステージ面	60mm×60mm
使用モータ	PK523HPB相当（5線式ペンタゴン結線、0.75A/相）
分解能	0.002mm
送りねじ仕様	転造ボールねじ
送りねじリード	1mm
移動ガイド	HG-VCR（V溝とクロスローラ）
移動精度HV	真直度（水平・垂直）0.01mm
位置決め精度	0.014mm
繰り返し精度	±0.0005mm
ロストモーション	0.002mm
XY直交度	0.015mm
耐荷重	39.2N（4kgf）
質量	1.0kg
最高速度	16mm/s（8,000pps時）
主要材質/表面処理	アルミ合金／黒アルマイト梨地
リミットセンサ	ノーマルクローズ接点（ブレーク接点、Ｂ接点）動作、フォトセンサ
適合ケーブル	ACB-BTM2、ACB-BTM3、ARC-BTM3
標準付属品	検査合格証六角穴付ボルト（本体固定用）M4　4本
接続ステージ選択 (パラメータNo.4)	52
補足事項	※コントローラドライバQT-Bシリーズの接続ステージ選択（パラメータNo.4）を00にする（接続設定を使用しない）場合は、コントローラドライバのディップSWとパラメータNo.1～3を設定してください。 ●リミットスイッチ：該当するディップSWをOFF ●パラメータNo.1（原点センサ論理）：0（未使用） ●パラメータNo.2（原点前センサ論理）：0（未使用） ●パラメータNo.3（原点復帰モード）：4（リミット・Z相）または5（リミット）
