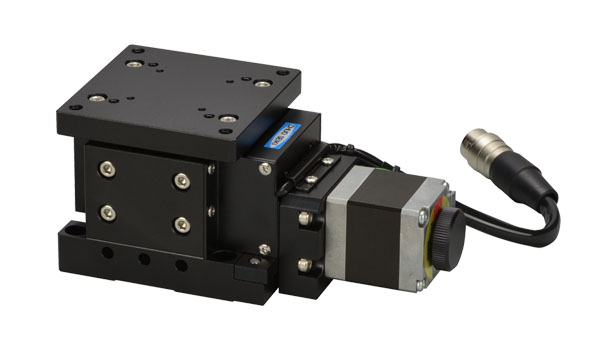

Z昇降ステージ

ALV-600C-H1M

0
Z昇降ステージ　ボールねじ仕様
¥195,000
移動方向 Z軸1方向
移動量 0～5mm
ステージ面 60mm×60mm
YESRoHS対応状況

製品資料

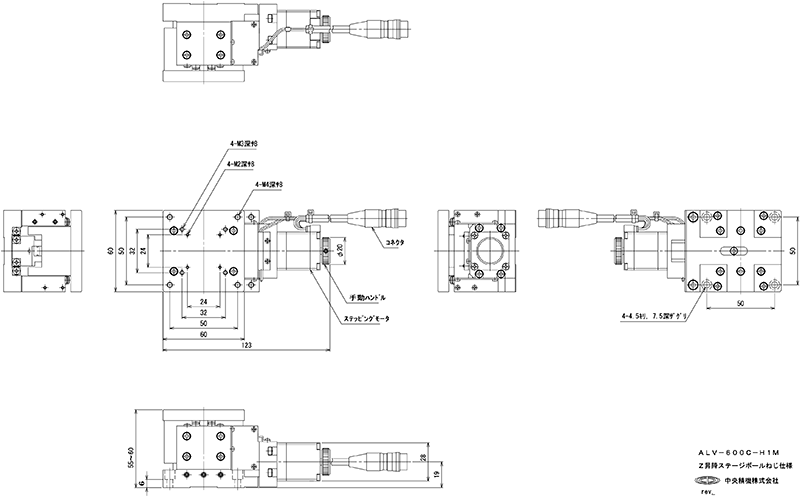

  • 寸法記載がない部分はお問い合わせください。

▲PAGE TOP

説明

移動ガイドにV溝とクロスローラを採用した高精度Z昇降ステージです。
送りねじは精密ねじとボールねじがあります。ALV-600C-H1Mはボールねじです。
カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。
※ALV-600B-H1Mからセンサ、センサ動作論理が変更されていますのでご注意ください。
▲PAGE TOP

仕様

移動方向 Z軸1方向
移動量 0～5mm
ステージ面 60mm×60mm
使用モータ PK523HPB相当（5線式ペンタゴン結線、0.75A/相）
分解能 0.001mm
送りねじリード 1mm
移動ガイド V溝とクロスローラ
移動精度HV 真直度（水平・垂直）0.005mm
位置決め精度 0.01mm
繰り返し精度 ±0.001mm
ロストモーション 0.003mm
耐荷重 29.4N（3kgf）
質量 0.7kg
最高速度 5mm/s（5,000pps時）
主要材質/表面処理 アルミ合金／黒アルマイト梨地
原点センサ ノーマルクローズ接点（ブレーク接点、Ｂ接点）動作、フォトセンサ
リミットセンサ ノーマルクローズ接点（ブレーク接点、Ｂ接点）動作、フォトセンサ
適合ケーブル ACB-BTM2、ACB-BTM3、ARC-BTM3
標準付属品 検査合格証
六角穴付ボルト（本体固定用）M4　4本
補足事項 ◆QT-Bシリーズ接続ステージ選択（パラメータNo.4）： 36
▲PAGE TOP

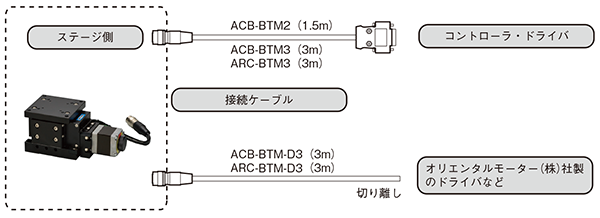

接続方法 ―接続ケーブルとコントローラ・ドライバ―

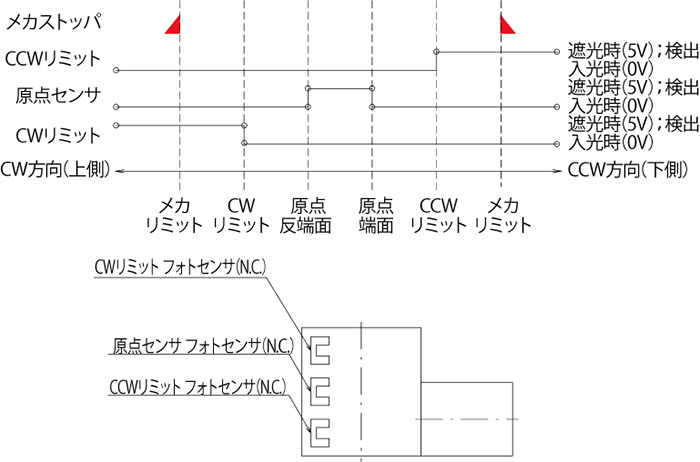

センサ動作論理とタイミングチャート
