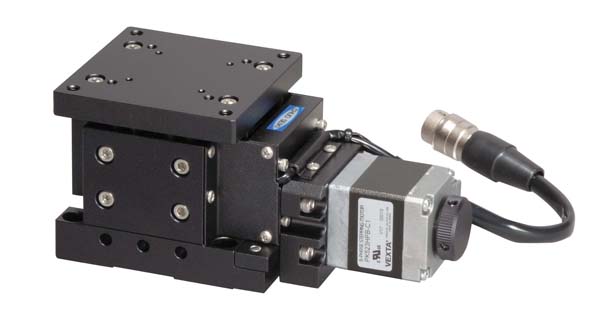

Z昇降ステージ

ALV-600B-H1M

3
Z昇降ステージ ボールねじ仕様
製造中止品
移動方向 Z軸1方向
移動量 0~5mm
ステージ面 60mm×60mm
YESRoHS対応状況

製品資料

  • 寸法記載がない部分はお問い合わせください。

説明

移動ガイドにV溝とクロスローラを採用した高精度Z昇降ステージです。
送りねじは精密ねじとボールねじがあります。
カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。

※2021年11月1日製造中止いたしました。後継機種をご検討ください。

仕様

移動方向 Z軸1方向
移動量 0~5mm
ステージ面 60mm×60mm
使用モータ PK523HPB相当(5線式ペンタゴン結線、0.75A/相)
分解能 0.001mm
送りねじリード 1mm
移動ガイド V溝とクロスローラ
移動精度HV 真直度(水平・垂直)0.005mm
位置決め精度 0.01mm
繰り返し精度 ±0.001mm
ロストモーション 0.003mm
耐荷重 29.4N(3kgf)
質量 0.7kg
最高速度 5mm/s(5,000pps時)
主要材質/表面処理 アルミ合金/黒アルマイト梨地
原点センサ ノーマルオープン接点(メイク接点、A接点)動作、ホールIC
リミットセンサ ノーマルオープン接点(メイク接点、A接点)動作、ホールIC
適合ケーブル ACB-STM2、ACB-STM3
標準付属品 検査合格証
六角穴付ボルト(本体固定用)M4 4本
補足事項 ◆QT-Aシリーズ接続ステージ選択(パラメータNo.4): 31

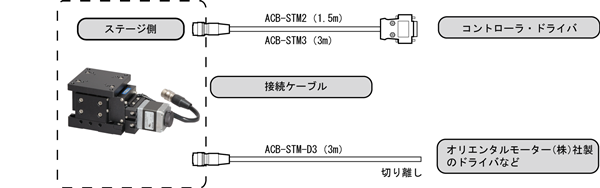

接続方法 ―接続ケーブルとコントローラ・ドライバ―

センサ動作論理とタイミングチャート
