Z昇降ステージ

ALV-902-HP

1
Z昇降ステージ
¥330,000
移動方向 Z軸1方向
移動量 0~20mm
ステージ面 90mm×90mm
YESRoHS対応状況

製品資料

  • 寸法記載がない部分はお問い合わせください。

説明

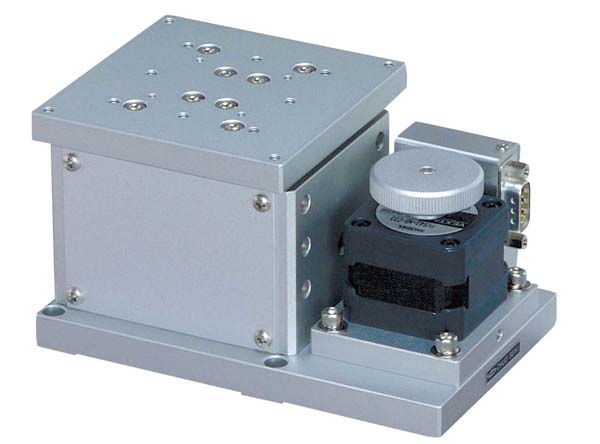

移動ガイドにV溝とクロスローラを採用した高精度Z昇降ステージです。
ステージ面が90㎜×90㎜で移動量が異なる製品があります。ALV-902-HPは移動量0~20㎜です。
カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。

仕様

移動方向 Z軸1方向
移動量 0~20mm
ステージ面 90mm×90mm
使用モータ PK543-B相当(5線式ペンタゴン結線、0.75A/相)
分解能 0.001mm
送りねじリード 1mm
移動ガイド V溝とクロスローラ
移動精度HV 真直度(水平・垂直)0.005mm
位置決め精度 0.01mm
繰り返し精度 ±0.0008mm
ロストモーション 0.001mm
平行度 0.08mm
モーメント剛性 ヨー剛性 0.6sec/N・cm、ピッチ剛性 0.6sec/N・cm、ロール剛性 0.05sec/N・cm
耐荷重 49N(5kg)
質量 1.9kg
最高速度 5mm/s(5,000pps時)
主要材質/表面処理 アルミ合金/白アルマイト梨地
原点センサ ノーマルオープン接点(メイク接点、A接点)動作、フォトセンサ
原点前センサ ノーマルクローズ接点(ブレーク接点、B接点)動作、フォトセンサ
リミットセンサ ノーマルクローズ接点(ブレーク接点、B接点)動作、フォトセンサ
適合ケーブル ACB-BTD2、ACB-BTD3、ARC-BTD3
標準付属品 検査合格証
六角穴付ボルト(本体固定用)M4 4本
補足事項 ◆QT-Bシリーズ接続ステージ選択(パラメータNo.4): 14

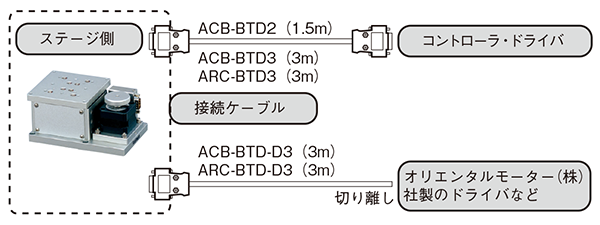

接続方法 ―接続ケーブルとコントローラ・ドライバ―

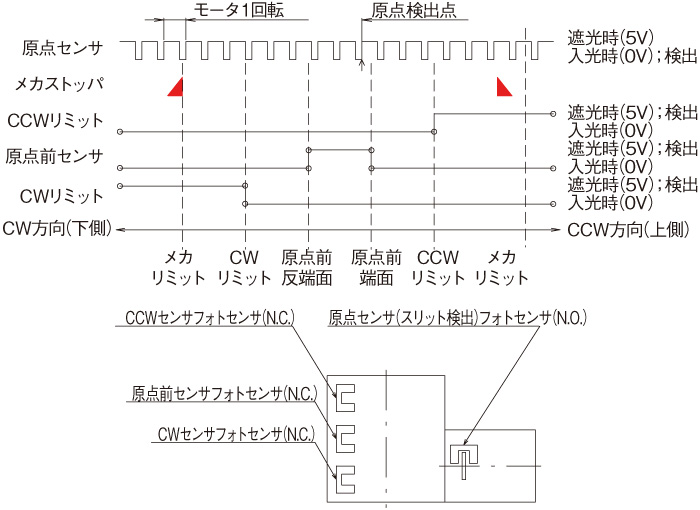

センサ動作論理とタイミングチャート
