ホーム
製品情報
自動ステージ・アクチュエータ
ハイグレードステージ
Zステージ
Zステージ

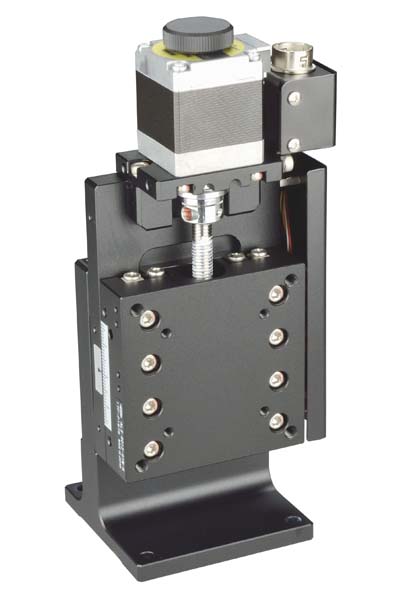

ALZ-6012-G1M-R
1
ハイグレードZステージ、ボールねじ仕様(対称型)
¥138,000
移動方向
Z軸1方向
移動量
±12.5mm
ステージ面
60mm×60mm
YES
製品資料
YES

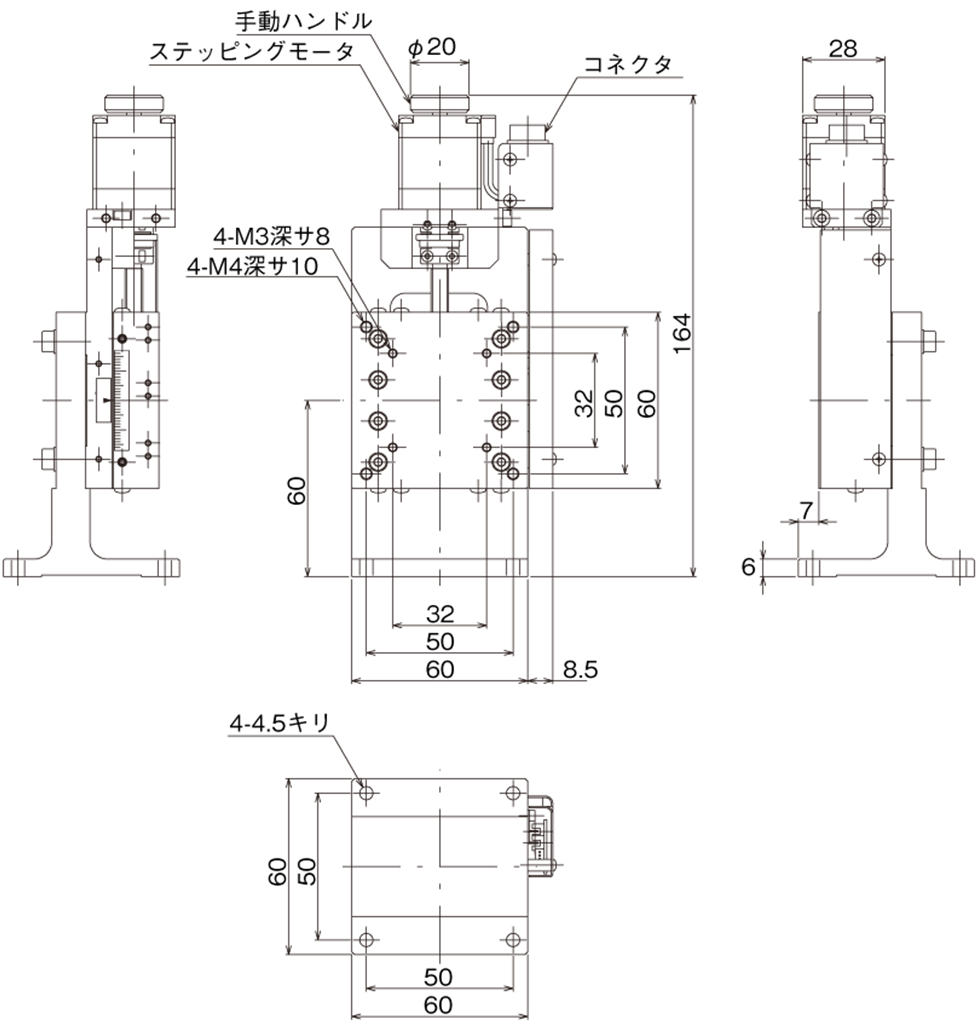

寸法記載がない部分はお問い合わせください。
▲PAGE TOP
説明
HG-VCR方式を採用した高精度、高剛性の自動ステージです。
ボールねじ仕様です。
カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。
▲PAGE TOP
仕様
移動方向
Z軸1方向
移動量
±12.5mm
ステージ面
60mm×60mm
使用モータ
PK523HPB相当(5線式ペンタゴン結線、0.75A/相)
分解能
0.002mm
送りねじ仕様
ボールねじ
送りねじリード
1mm
移動ガイド
HG-VCR(V溝とクロスローラ)
移動精度HV
真直度(水平・垂直)0.002mm
移動精度YP
ヨーイング15sec、ピッチング25sec
位置決め精度
0.01mm
繰り返し精度
±0.0003mm
ロストモーション
0.001mm
モーメント剛性
ヨー剛性 0.1sec/N・cm、ピッチ剛性 0.1sec/N・cm、ロール剛性 0.1sec/N・cm
耐荷重
19.6N(2kgf)
質量
0.7kg
最高速度
10mm/s(5,000pps時)
主要材質/表面処理
アルミ合金/黒アルマイト梨地
原点センサ
ノーマルクローズ接点(ブレーク接点、B接点)動作、フォトセンサ
リミットセンサ
ノーマルクローズ接点(ブレーク接点、B接点)動作、フォトセンサ
適合ケーブル
ACB-BTM2、ACB-BTM3、ARC-BTM3
標準付属品
検査合格証
六角穴付ボルト(本体固定用)M4 4本
補足事項
◆QT-Bシリーズ接続ステージ選択(パラメータNo.4): 36
▲PAGE TOP
接続方法
―接続ケーブルとコントローラ・ドライバ―
センサ動作論理とタイミングチャート
