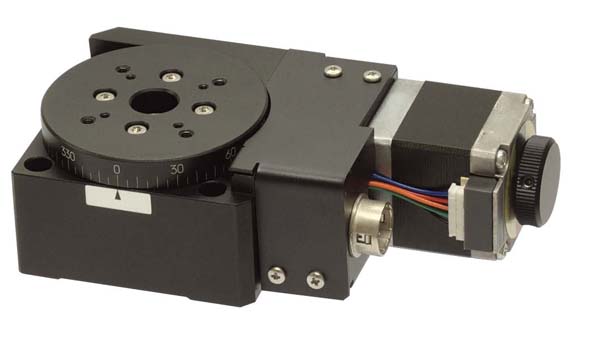

回転ステージ

¥110,000

移動ガイドにボールベアリングを採用した回転ステージです。
中心に透過穴があいています。
カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。
リミット追加など特注製品、お客様仕様のOEMもご相談ください。
※自動回転ステージの特注製品例はこちら（別ページで開く）です。

移動方向	回転方向
移動量	360°
ステージ面	φ50mm
使用モータ	PK523HPB相当（5線式ペンタゴン結線、0.75A/相）
分解能	0.01°
移動ガイド	ボールベアリング
位置決め精度	0.08°
繰り返し精度	±0.003°
心振れ	0.01mm
面振れ	0.04mm
ロストモーション	0.02°
平行度	0.075mm
耐荷重	29.4N（3kgf）
質量	0.5kg
最高速度	50°/s（5,000pps時）
主要材質/表面処理	アルミ合金／黒アルマイト梨地
原点センサ	ノーマルオープン接点（メイク接点、Ａ接点）動作、フォトセンサ
適合ケーブル	ACB-BTM2、ACB-BTM3、ARC-BTM3
標準付属品	検査合格証六角穴付ボルト（本体固定用）M3　3本
接続ステージ選択 (パラメータNo.4)	31
補足事項	※コントローラドライバQT-Bシリーズの接続ステージ選択（パラメータNo.4）を00にする（接続設定を使用しない）場合は、コントローラドライバのディップSWとパラメータNo.1～3を設定してください。 ●リミットスイッチ：該当するディップSWをON ●パラメータNo.1（原点センサ論理）：1（NO） ●パラメータNo.2（原点前センサ論理）：0（未使用） ●パラメータNo.3（原点復帰モード）：2（原点・Z相）、3（原点）、4（リミット・Z相）または5（リミット）
