回転ステージ

ARS-6036-HM

0
回転ステージ
¥165,000
移動方向 回転方向
移動量 360°
ステージ面 φ60mm
YESRoHS対応状況

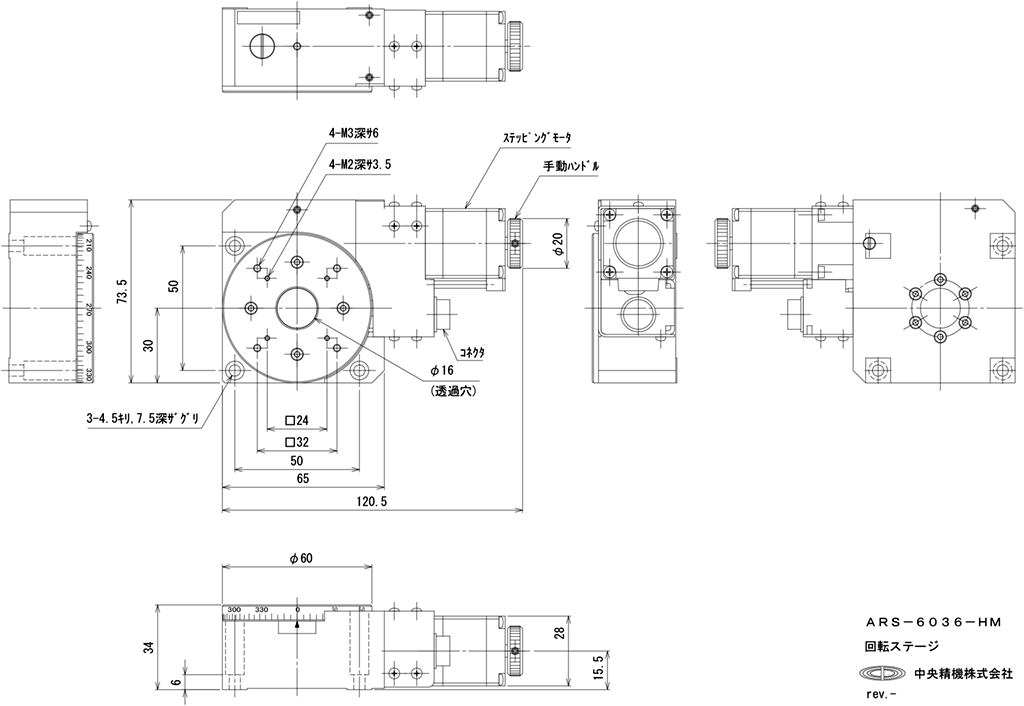

製品資料

  • 寸法記載がない部分はお問い合わせください。

▲PAGE TOP

説明

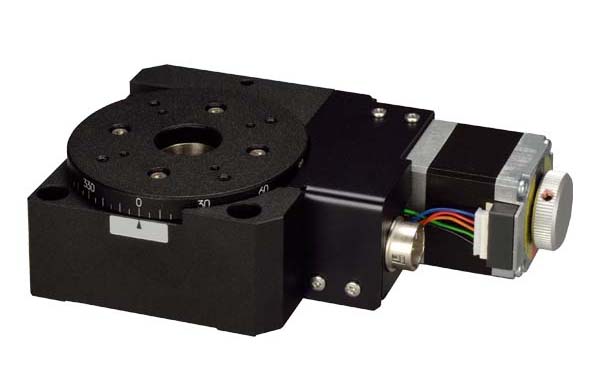

移動ガイドにアンギュラベアリングを採用することにより芯振れ、面振れを向上させた回転ステージです。
中心にφ16mmの透過穴があいています。
カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。
リミット追加など特注製品、お客様仕様のOEMもご相談ください。
※自動回転ステージの特注製品例はこちら（別ページで開く）です。
▲PAGE TOP

仕様

移動方向 回転方向
移動量 360°
ステージ面 φ60mm
使用モータ PK523HPB相当（5線式ペンタゴン結線、0.75A/相）
分解能 0.01°
移動ガイド アンギュラベアリング
位置決め精度 0.05°
繰り返し精度 ±0.003°
心振れ 0.005mm
面振れ 0.03mm
ロストモーション 0.02°
平行度 0.075mm
耐荷重 39.2N（4kgf）
質量 0.6kg
最高速度 50°/s（5,000pps時）
主要材質/表面処理 アルミ合金／黒アルマイト梨地
原点センサ ノーマルオープン接点（メイク接点、Ａ接点）動作、フォトセンサ
適合ケーブル ACB-BTM2、ACB-BTM3、ARC-BTM3
標準付属品 検査合格証
六角穴付ボルト（本体固定用）M4　3本
接続ステージ選択
(パラメータNo.4)		 31
補足事項 ※コントローラドライバQT-Bシリーズの接続ステージ選択（パラメータNo.4）を00にする（接続設定を使用しない）場合は、コントローラドライバのディップSWとパラメータNo.1～3を設定してください。
●リミットスイッチ：該当するディップSWをON
●パラメータNo.1（原点センサ論理）：1（NO）
●パラメータNo.2（原点前センサ論理）：0（未使用）
●パラメータNo.3（原点復帰モード）：2（原点・Z相）、3（原点）、4（リミット・Z相）または5（リミット）
