傾斜ステージ

ATS-9030-HP

1
傾斜ステージ
¥280,000
移動量 ± 15°
ステージ面 90mm×90mm
分解能 0.002°
YESRoHS対応状況
photo/ATS-9030-HP.jpg

製品資料

  • 寸法記載がない部分はお問い合わせください。

説明

空間上に回転中心を持つ傾斜ステージです。
移動ガイドにV溝とクロスローラ(V-CR方式)を採用しています。
カメラ、センサなどの精密位置決め用途に広く利用いただけます。

仕様

移動方向 傾斜1方向
移動量 ± 15°
ステージ面 90mm×90mm
使用モータ PK545NBW相当(5線式ペンタゴン結線、0.75A/相)
分解能 0.002°
移動機構/送り方式 ウォームギヤ
移動ガイド V溝とクロスローラ
位置決め精度 0.025°
繰り返し精度 ±0.002°
ステージ高さ 40mm
回転中心(ステージ上面より) 72mm
ロストモーション 0.002°
モーメント剛性 ヨー剛性 0.4sec/N・cm、ロール剛性 0.1sec/N・cm
耐荷重 58.8N(6kgf)
質量 1.6kg
最高速度 10°/s
主要材質/表面処理 アルミ合金/白アルマイト梨地
原点センサ ノーマルオープン接点(メイク接点、A接点)動作、フォトセンサ
原点前センサ ノーマルクローズ接点(ブレーク接点、B接点)動作、フォトセンサ
リミットセンサ ノーマルクローズ接点(ブレーク接点、B接点)動作、フォトセンサ
適合ケーブル ACB-BTD2、ACB-BTD3、ARC-BTD3
標準付属品 検査合格証
六角穴付ボルト(本体固定用)M4 4本
補足事項 ◆QT-Bシリーズ接続ステージ選択(パラメータNo.4): 14

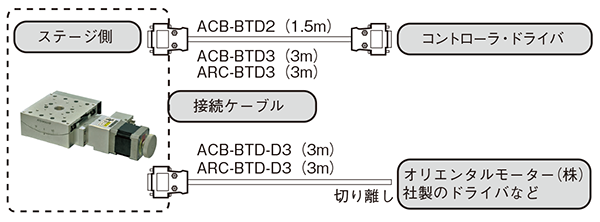

接続方法 ―接続ケーブルとコントローラ・ドライバ―

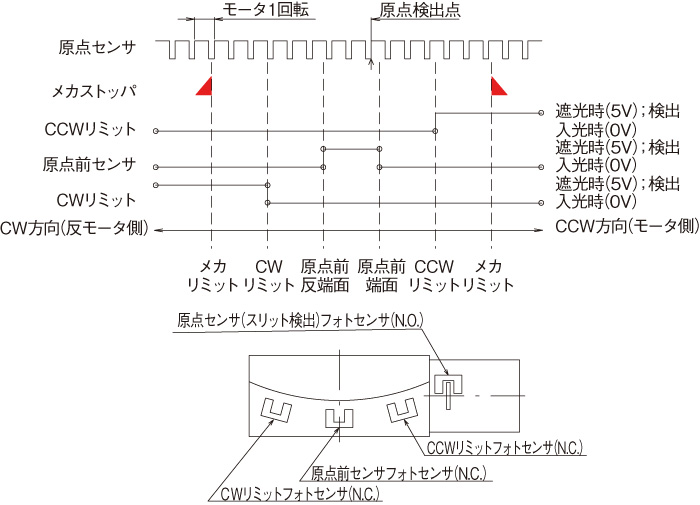

センサ動作論理とタイミングチャート
