移動量	上軸±6°、下軸±5°
ステージ面	40mm×40mm
分解能	上軸0.000725°、下軸0.000591°

移動方向	傾斜2方向
移動量	上軸±6°、下軸±5°
ステージ面	40mm×40mm
使用モータ	PK523HPB相当（5線式ペンタゴン結線、0.75A/相）
分解能	上軸0.000725°、下軸0.000591°
送りねじリード	0.5mm
移動機構/送り方式	複合カップリング／送りねじ
移動ガイド	V溝とクロスローラ
位置決め精度	0.03°
繰り返し精度	±0.002°
ステージ高さ	36mm
回転中心(ステージ上面より)	68mm
ロストモーション	0.006°
耐荷重	19.8N（2kgf）
質量	0.8kg
最高速度	上軸3.6°/s、下軸3°/s
主要材質/表面処理	アルミ合金/黒アルマイト梨地
原点センサ	ノーマルクローズ接点（ブレーク接点、B接点)動作、フォトセンサ
リミットセンサ	ノーマルクローズ接点（ブレーク接点、B接点)動作、フォトセンサ
適合ケーブル	ACB-BTM2、ACB-BTM3、ARC-BTM3
標準付属品	六角穴付ボルト（本体固定用）M3　4本
接続ステージ選択 (パラメータNo.4)	36
補足事項	※コントローラドライバQT-Bシリーズの接続ステージ選択（パラメータNo.4）を00にする（接続設定を使用しない）場合は、コントローラドライバのディップSWとパラメータNo.1～3を設定してください。 ●リミットスイッチ：該当するディップSWをOFF ●パラメータNo.1（原点センサ論理）：2（NC） ●パラメータNo.2（原点前センサ論理）：0（未使用） ●パラメータNo.3（原点復帰モード）：2（原点・Z相）、3（原点）、4（リミット・Z相）または5（リミット）

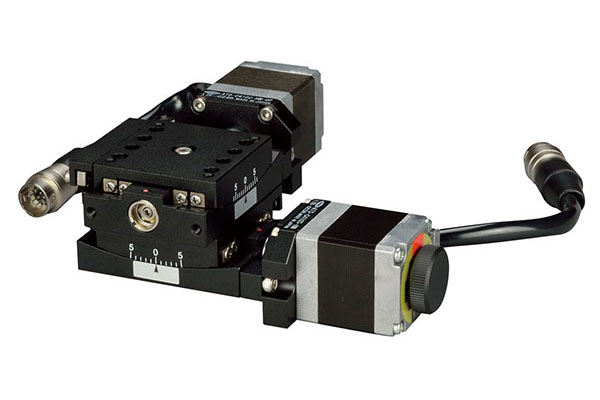

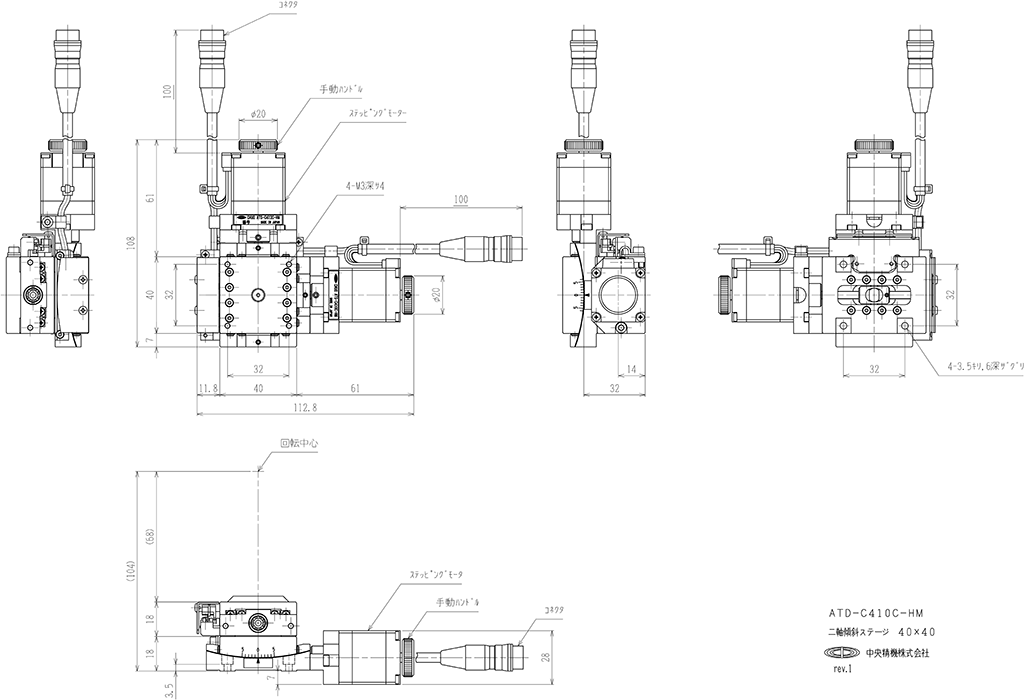

傾斜ステージ

ATD-C410C-HM

製品資料

説明

仕様

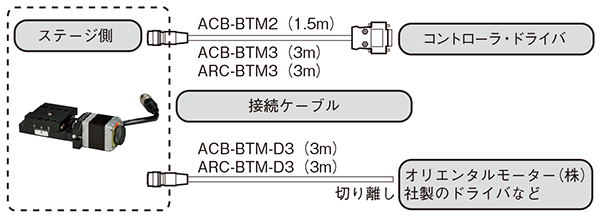

接続方法 ―接続ケーブルとコントローラ・ドライバ―

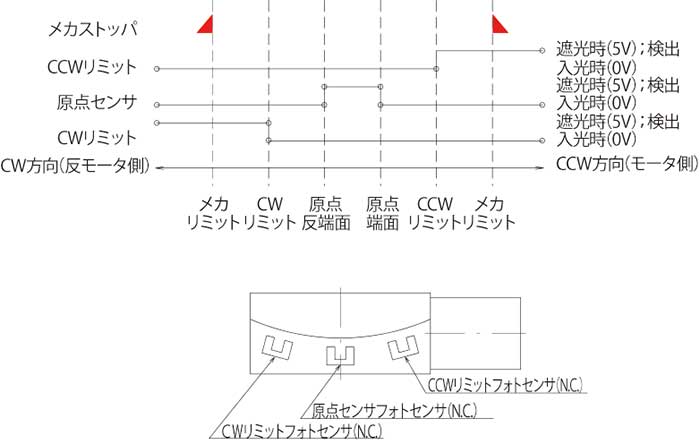

センサ動作論理とタイミングチャート
