アクチュエータ

AMS-15A

3
オートマイクロ(ステッピングモータ仕様)
製造中止品
移動量 0~15mm
YESRoHS対応状況

製品資料

※寸法記載がない部分はお問い合わせください。

説明

5相ステッピングモータを採用した自動のアクチュエータです。
推力が10kgと非常にパワフルです。
減速比1:50を搭載しているため、非常に高分解能です。
原点としても利用可能なリミットセンサを標準で装備しています。
適合コントローラドライバはQT-Aシリーズの0.35A/相タイプです。

※2021年11月1日製造中止いたしました。後継機種をご検討ください。

仕様

移動量 0~15mm
使用モータ PK513PB相当(5線式ペンタゴン結線、0.35A/相)
推力 98N(10kgf)
分解能 0.00002mm
送りねじリード 0.5mm
位置決め精度 0.01mm
繰り返し精度 ±0.003mm
減速機 減速比1:50
取付部径 φ9.5 0-0.009mm
質量 0.25kg
最高速度 0.3mm/s(15,000PPS時)
主要材質/表面処理 鋼材/黒色クロム
リミットセンサ ノーマルオープン接点(メイク接点、A接点)動作、ホールIC
ケーブル長 約1.5m
標準付属品 検査合格証
本体(球面スピンドルキャップ付) 1
平面スピンドルキャップ(交換用) 1
ナット(本体取付用) 1
スパナ 1
スペーサリング 1

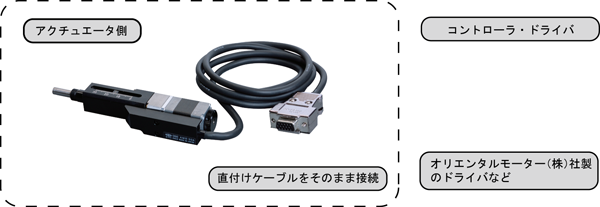

接続方法 ―接続ケーブルとコントローラ・ドライバ―

センサ動作論理とタイミングチャート
