ドライバ

QTD-CRD5103P

1
ドライバユニット
別途御見積
制御軸数 1軸
YESRoHS対応状況

製品資料

※寸法記載がない部分はお問い合わせください。

説明

ステッピングモータ用のドライバユニットです。
装置組み込み用途などで、お客様がコントローラを別途ご用意する場合などに、ご選択下さい。
※取扱説明書をご希望の方はオリエンタルモーターのホームページよりダウンロードしてください。
 オリエンタルモーター社の型式は当社の管理型式であるQTD-を除いた型式となります。
 例 QTD-RKD507M-Aの場合、RKD507M-Aがオリエンタルモーター社の型式となります。

仕様

制御軸数 1軸
ドライバユニット概要 オリエンタルモーター製
マイクロステップドライバ
CRD5103P
電源入力 DC24V±10%、0.7A
適合モータ PK513PB
種類 通常ドライバ
定格電流 0.35A/相
基本ステップ角 0.72°
分割数 1~1/250
信号入力 フォトカプラ
使用温度範囲 0~+40℃

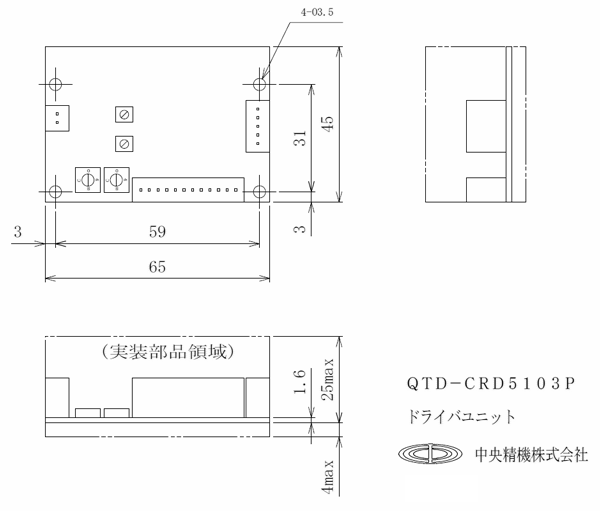

外形寸法(mm) W65mm×D45mm×H25mm
質量 0.04kg
接続コネクタ 付属
適合モータ種類 PK513PB相当
補足事項 ※付属する接続コネクタの内容はハウジングおよびコンタクトです。接続ケーブルをご用意いただき、コネクタと接続して下さい。

接続方法 ―接続ケーブルとコントローラ・ドライバ―

センサ動作原理とタイミングチャート
