アクロマティックレンズ

ACL-6.25-25M

1

アクロマティックレンズ（MgF2コーティング）

¥12,000

種別	アクロマティックレンズ（ACL）
コーティング	MgF2コーティング
外形D(mm)	φ6.25
f(mm)	+25.0
材質	N-BK7/N-SF5
設計波長	587.6nm

RoHS対応状況

製品資料

YES

説明

光学特性の異なる2枚のレンズを接合することにより、光軸上での色収差を補正し、球面収差を改善するように設計されたレンズです。

仕様

種別	アクロマティックレンズ（ACL）
コーティング	MgF2コーティング
外形D(mm)	φ6.25
f(mm)	+25.0
B.f(mm)	23.45
t1(mm)	2.73
CT1(mm)	2.3
CT2(mm)	0.9
R1(mm)	15.37
R2(mm)	-11.16
R3(mm)	-32.17
材質	N-BK7/N-SF5
表面品質(キズ-ブツ)	40-20
有効径(mm)	5.6
外形公差(mm)	0/-0.10
中心厚公差(mm)	±0.2
偏芯公差(mm)	3′～5′
面取り	保護用に必要に応じて処理
設計波長	587.6nm
焦点距離公差(mm)	±2％
色収差補正波長	C線（656.3nm）、F線（486.1nm）
コバ厚	参考値

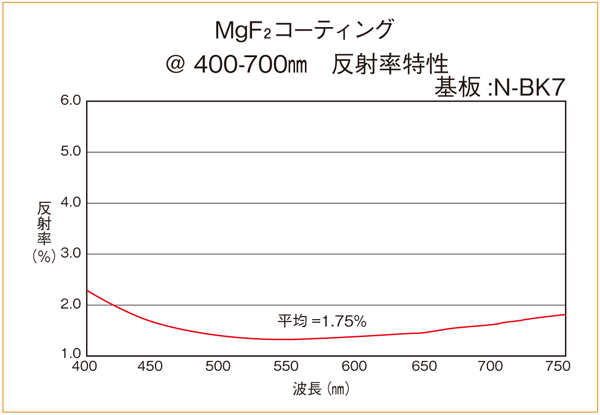

分光特性表

仕様図
