アクロマティックレンズ

ACL-75-300V

1

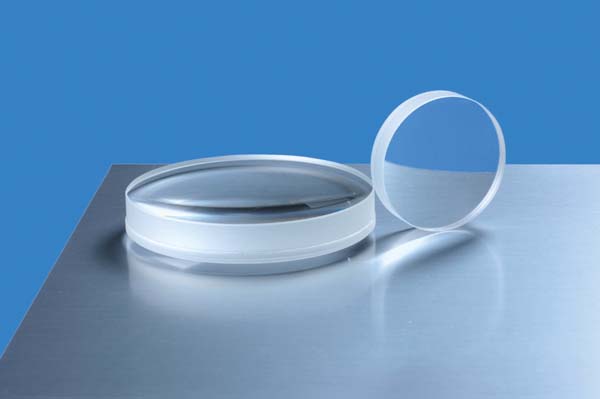

アクロマティックレンズ（可視域マルチコーティング）

¥48,000

種別	アクロマティックレンズ（ACL）
コーティング	可視域マルチコーティング
外形D(mm)	φ75.0
f(mm)	+300.0
材質	N-BK7/N-SF5
設計波長	587.6nm

製品資料

説明

光学特性の異なる2枚のレンズを接合することにより、光軸上での色収差を補正し、球面収差を改善するように設計されたレンズです。

仕様

種別	アクロマティックレンズ（ACL）
コーティング	可視域マルチコーティング
外形D(mm)	φ75.0
f(mm)	+300.0
B.f(mm)	290.62
t1(mm)	13.97
CT1(mm)	13.59
CT2(mm)	6
R1(mm)	184.05
R2(mm)	-137.34
R3(mm)	-399.33
材質	N-BK7/N-SF5
表面品質(キズ-ブツ)	40-20
有効径(mm)	73.5
外形公差(mm)	0/-0.025
中心厚公差(mm)	±0.1
偏芯公差(mm)	1'
面取り	保護用に必要に応じて処理
設計波長	587.6nm
焦点距離公差(mm)	±2％
色収差補正波長	C線（656.3nm）、F線（486.1nm）
コバ厚	参考値

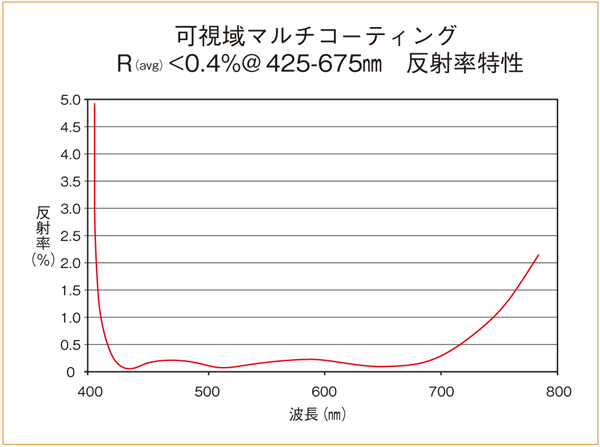

分光特性表

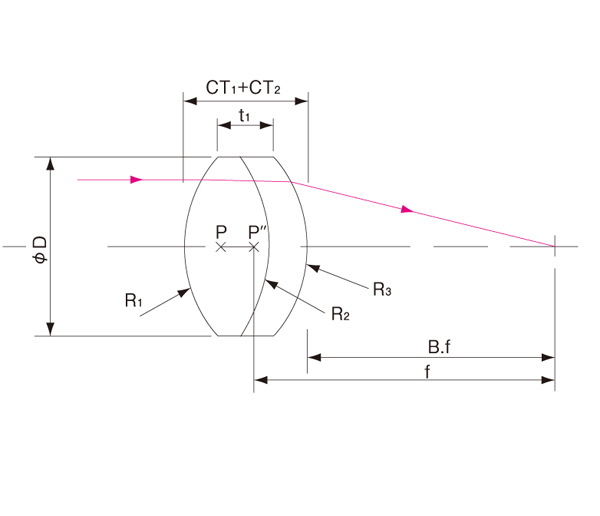

仕様図
