HDRL-2.4

3
ハーフドラムレンズ
製造中止品
種別 ハーフドラムレンズ(HDRL)
外形D(mm) 2.4
材質 N-BK7

製品資料

説明

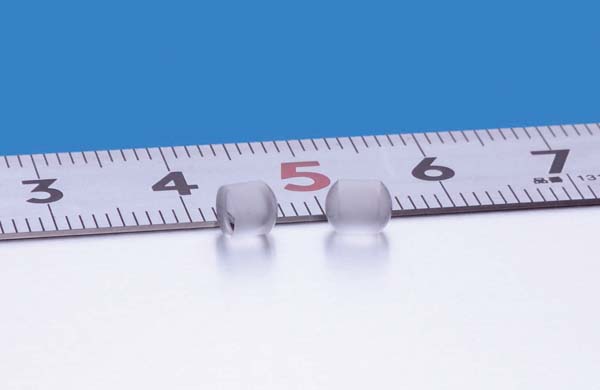

ハーフドラムレンズは、ドラムレンズの片面側を平面に研磨加工した特殊ドラムレンズです。平面加工により、光ファイバ端面への接合が容易に出来るメリットがあります。レンズとしては、中心厚の分厚い平凸レンズのように機能し、平行光入射時にはより低NAで結像します。

仕様

種別 ハーフドラムレンズ(HDRL)
外形D(mm) 2.4
曲率半径R(mm) 1.5
直径公差(mm) +0.0/-50μm
全長L(mm) 2.4
L2(mm) 1.8
表面品質(キズ-ブツ) 40-20
コーティング なし
材質 N-BK7
屈折率nd 1.517

分光特性表

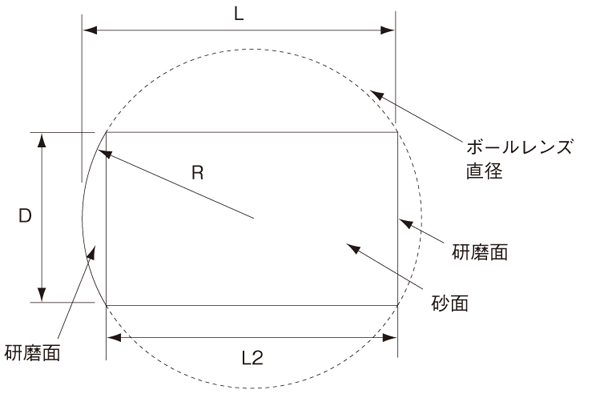

仕様図
