ボールレンズ

HSPL-10-5

3

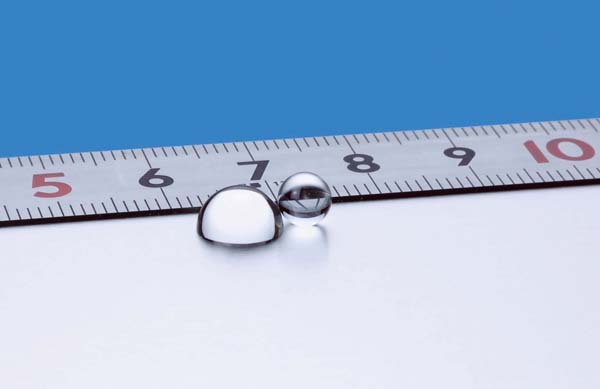

半球レンズ
製造中止品
種別 半球レンズ(HSPL)
外形D(mm) 10.0
材質 N-BK7
YESRoHS対応状況

製品資料

説明

半球レンズは、ボールレンズよりも光ファイバ端面への接合が容易に出来るメリットがあります。ファイバ光通信やエンドスコープ、高NA対物レンズ用SIL(SolidImmersion Lens)等に最適です。
なお半球レンズの(有効)焦点距離はEFL=D/2/(n-1)、バックフォーカスはBF=EFL-D/2/nにより求められます。
D:直径、n:屈折率
※HSPL-10-5は製造中止いたしました。

仕様

種別 半球レンズ(HSPL)
外形D(mm) 10.0
曲率半径公差(mm) ±1.5μm
曲率半径D/2(mm) 5
直径公差(mm) ±5μm
中心厚t(mm) 5
表面品質(キズ-ブツ) 40-20
コーティング なし
材質 N-BK7
屈折率nd 1.517
補足事項 EFL=9.671mm、BF=6.375mm(D=10mm、n=1.517より計算)

分光特性表

仕様図
