シリンドリカルレンズ

RDL-5-15

1

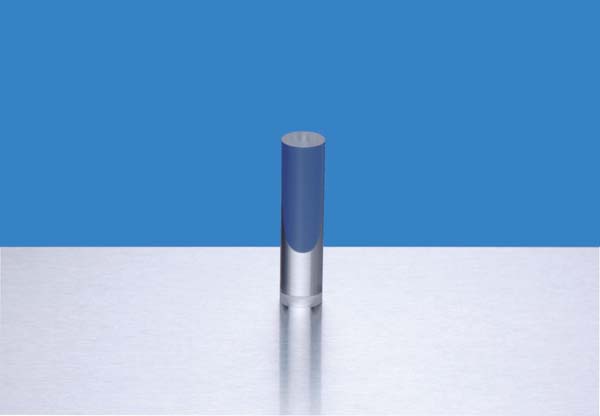

ロッドレンズ

¥8,000

種別	ロッドレンズ（RDL）
コーティング	コートなし
外形D(mm)	φ5.0
材質	N-BK7

RoHS対応状況

製品資料

YES

説明

円柱形状のロッドレンズは、シリンドリカルレンズの中でも曲率半径が実質的に最小となるため、焦点距離が一番短くなります（焦点距離の計算方法は、ボールレンズのテクニカルノートの内容と同じになります）。側面部は研磨仕上げ、端面部は砂面仕上げ、なお面取り処理は施されておりません。

仕様

種別	ロッドレンズ（RDL）
コーティング	コートなし
外形D(mm)	φ5.0
全長L(mm)	15
材質	N-BK7
直径公差(mm)	+0.0/-30μm
全長公差(mm)	+0.0/-0.1mm
表面品質(キズ-ブツ)	40-20

分光特性表

仕様図
