シリンドリカルレンズ

SPCXC-10-50M

1

高性能シリンドリカルレンズ

¥18,000

種別	高性能シリンドリカルレンズ（SPCXC）
コーティング	MgF2コーティング
外形D(mm)	φ10.0
f(mm)	+50.0
材質	N-BK7

RoHS対応状況

製品資料

YES

説明

厳しい規格と製造法により製造され、コンデンサ用途に限らず、イメージング用途にも広くお勧めできるシリンドリカルレンズです。

仕様

種別	高性能シリンドリカルレンズ（SPCXC）
コーティング	MgF2コーティング
外形D(mm)	φ10.0
f(mm)	+50.0
B.f(mm)	48.68
t1(mm)	1.51
t2(mm)	2
曲率半径R(mm)	25.84
材質	N-BK7
外形公差(mm)	0/-0.2
焦点距離公差(mm)	±3％
中心厚公差(mm)	±0.1
母線公差	±0.1
平面とコバ面の直角度	±15′
表面品質(キズ-ブツ)	60-40
コバ厚	参考値

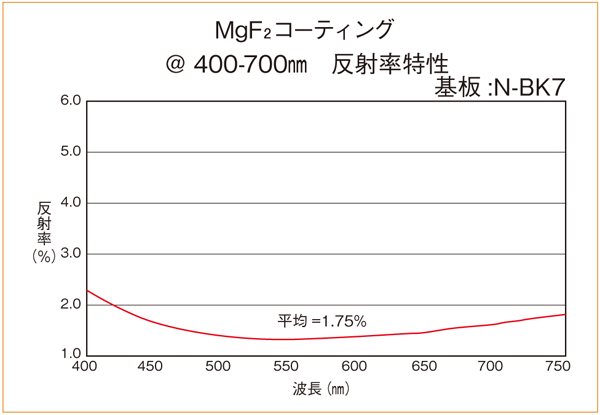

分光特性表

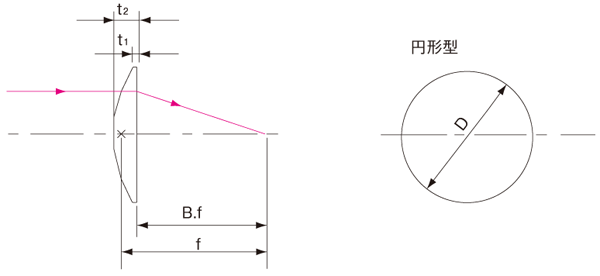

仕様図
