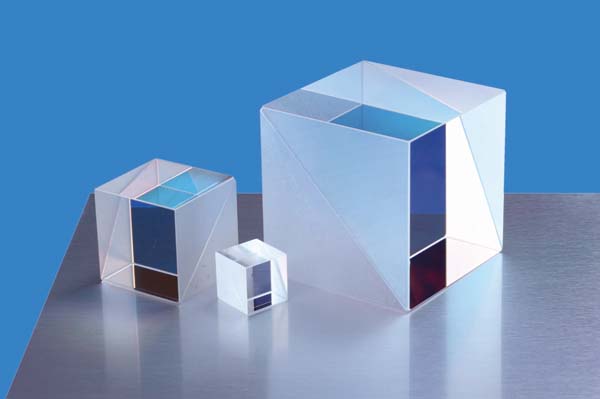

キューブ型ビームスプリッタ

CBS-50

1
キューブ型ビームスプリッタ
¥78,000
種別 キューブ型ビームスプリッタ(CBS)
キューブ寸法(mm) 50.0
設計波長 400-700nm
YESRoHS対応状況

製品資料

説明

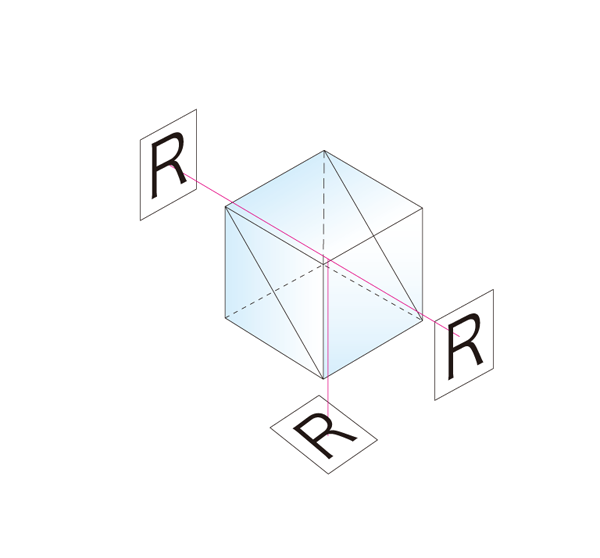

キューブ型ビームスプリッタ(非偏光タイプ)は、非偏光入射時に可視域の中心波長における550nmにおいて、透過率、反射率とも50%ずつに光を分岐します。ビームスプリッタとして機能する膜に誘電体多層膜を採用しているため、膜自身による光の吸収ロスは殆どありません(ただし、誘電体膜による広帯域波長制御の難しさから、可視域の末端側においては異なる分岐比となる場合があります。)入出射の4面全てに可視域用広帯域単層反射防止膜(MgF2シングル)が施されています。コースト像発生の低減に効果的です。

仕様

種別 キューブ型ビームスプリッタ(CBS)
キューブ寸法(mm) 50.0
設計波長 400-700nm
材質 N-BK7
外形公差(mm) ±0.1
基板面精度 1/4λ
表面品質(キズ-ブツ) 60-40
コーティング 誘電体多層膜(@斜面) MgF2シングルAr(@入射面(四面))
偏角精度 ±3′
面取り 保護用に必要に応じて処理
R/T特性 50±5%(@550nm)

分光特性表

仕様図
