ダブプリズム

DVP-25V

1

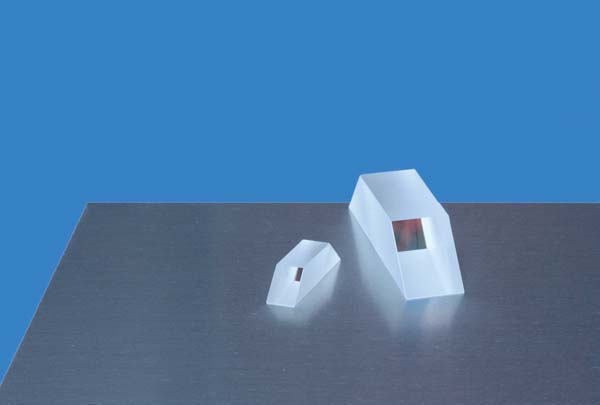

ダブプリズム（可視域マルチコーティング）

¥38,000

種別	ダブプリズム（DVP）
コーティング	可視域マルチコーティング
外形A=C(mm)	25.0
外形D(mm)	35.4

RoHS対応状況

製品資料

YES

説明

ダブプリズムは、他のプリズムにはないユニークな機能があります。プリズムの長手方向を軸に回転すると、出射面から得られる像は回転した角度の2倍回転します。一例として、プリズムを90°回転させると像は180°回転します。なお本プリズムは、平行光入射時に色収差のない、最適な像が得られるようデザインされています。プリズムの上面は砂面仕上げです

仕様

種別	ダブプリズム（DVP）
コーティング	可視域マルチコーティング
外形A=C(mm)	25.0
外形B(mm)	105.7
外形D(mm)	35.4
材質	N-BK7
外形公差(mm)	±0.13（@AならびにC） ±0.38（@B）
角度公差	±2′（@45°）
基板面精度	1/8λ
表面品質(キズ-ブツ)	40-20
面取り	保護用に必要に応じて処理

分光特性表

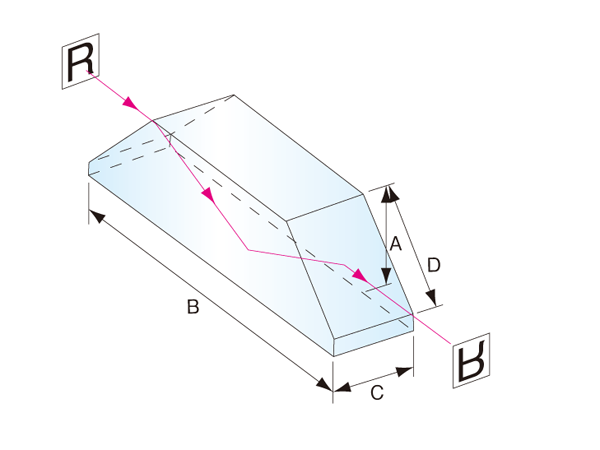

仕様図
