ロングパスフィルタ

HLPF-12.5-1100

1

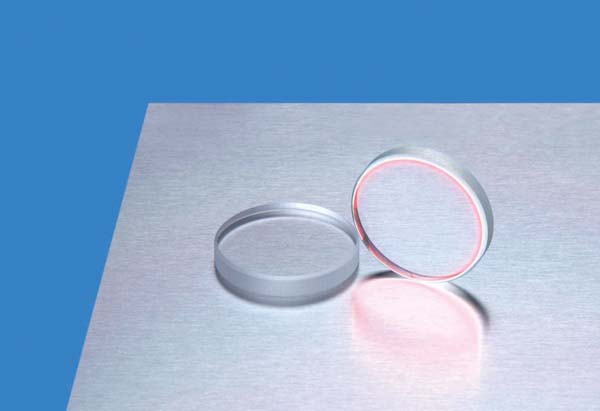

高性能ロングパスフィルタ(φ12.5mm)
¥29,000
種別 高性能ロングパスフィルタ(HLPF)
カットオン波長(nm) 1100
YESRoHS対応状況

製品資料

説明

高性能ロングパスフィルタは、透過阻止帯における優れたブロッキング性能を有しながらも、透過帯では最大限の透過特性が得られるようにデザインされています。透過阻止帯においては光学濃慶が4.0以上(透過率換算で0.01%以下)のブロッキング性能を有し、対する透過帯では91%以上の平均透過率が得られます。高性能ショートパスフィルタとの組み合わせにより、カスタムのバンドパスフィルタを作るといったことにも応用できます。

仕様

種別 高性能ロングパスフィルタ(HLPF)
外形D(mm) φ12.5
外形公差(mm) 0/-0.2
板厚(mm) 2.0±0.1
カットオン波長(nm) 1100
透過帯(nm) 1120~1650
透過阻止帯(nm) 200~1080
材質 合成石英
有効径(mm) 外形×0.8
透過波面精度 ≦1/4λ(@632.8nm)(RMS)
表面品質(キズ-ブツ) 40-20
平均透過率Tavg ≧91%(@透過帯)
ブロッキング性能 OD≧4.0
カットオン波長公差 ±1%
カットオンスロープ <1%
設計入射角 0°の平行光

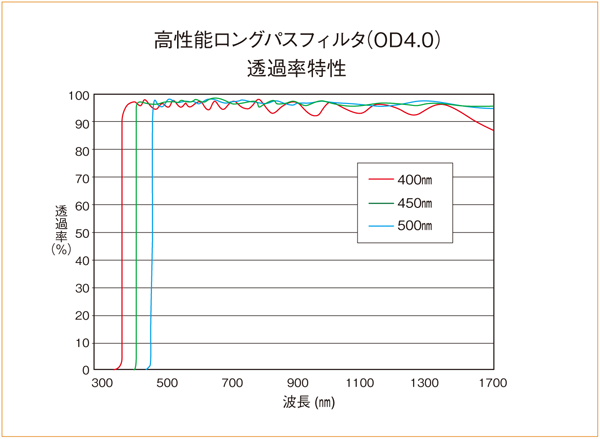

分光特性表

仕様図
