ミラーホルダ

MHJ-50

1

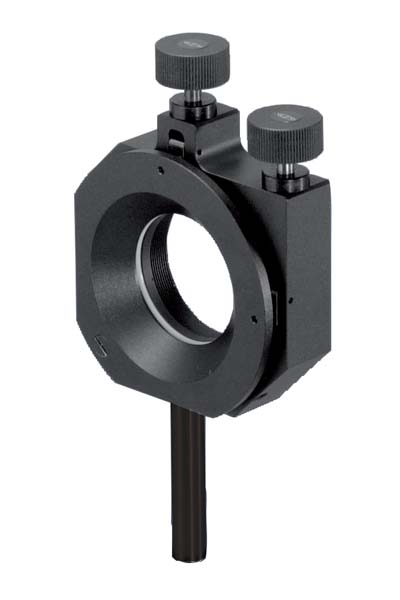

上部操作型ジンバル式ミラーホルダ φ50
¥42,000
種別 上部操作型ジンバル式ミラーホルダ
適合素子外形 φ50mm
YESRoHS対応状況

製品資料

※寸法記載がない部分はお問い合わせください。

説明

円形ミラーを組み込むタイプのミラーホルダで、ミラーの中心がホルダの回転中心と一致するジンバル方式です。アオリ調整がホルダ上部からおこなえますので、調整のため光学系を横切る心配はありません。シャフトの取り付け方向を90°変更することもできます。

仕様

種別 上部操作型ジンバル式ミラーホルダ
適合素子外形 φ50mm
適合素子厚さ 2mm~13mm
有効径(mm) φ46mm
アオリねじ仕様 M6P0.25
調整範囲 ±3°
取り付けシャフト(mm) φ12mm、長さ60mm
質量 0.48kg
補足事項 ※ミラーは緩衝(ジュラコン)リング、押え環でミラーホルダ内部に固定します。
※ホルダ上部中央のアオリねじで垂直方向の調整、中央から外れたアオリねじで水平方向の調整を行います。
