十字動ホルダ

C-53-(3)

1

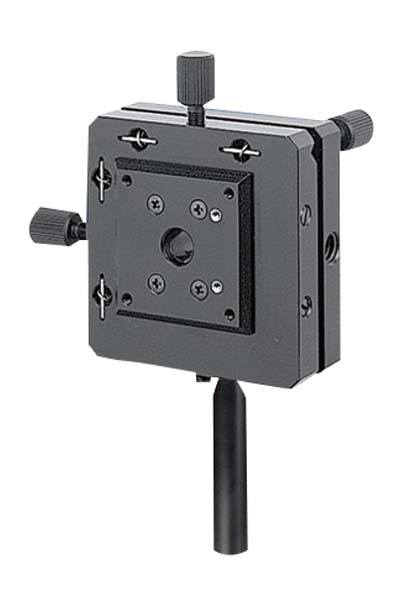

アオリ式十字動ホルダ

¥50,000

製品資料

※寸法記載がない部分はお問い合わせください。

説明

光軸の垂直面内でピンホール、レンズ、ファイバなどを微動させるものです。光軸の垂直面内でXY2方向の微動に加え2方向のアオリ調整できます。

仕様

仕様	開口φ7mm、□24mm4-M2
移動量	±1mm
移動精度	真直度0.04mm
取り付けシャフト(mm)	φ12mm、長さ60mm（テーパ付）
質量	0.13kg

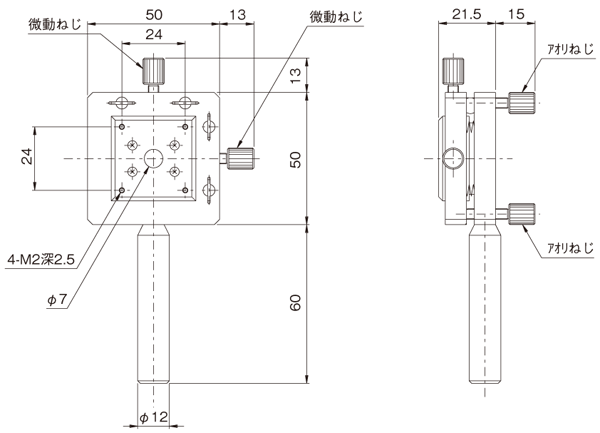

仕様図
