ツールスコープ L型鏡筒

TS-L-L5-20-4

1
L型鏡筒 対物L5接眼20クロスミクロ
¥73,000
鏡筒の種類 傾斜角90°
対物レンズ LWD-5
接眼レンズ OC-20

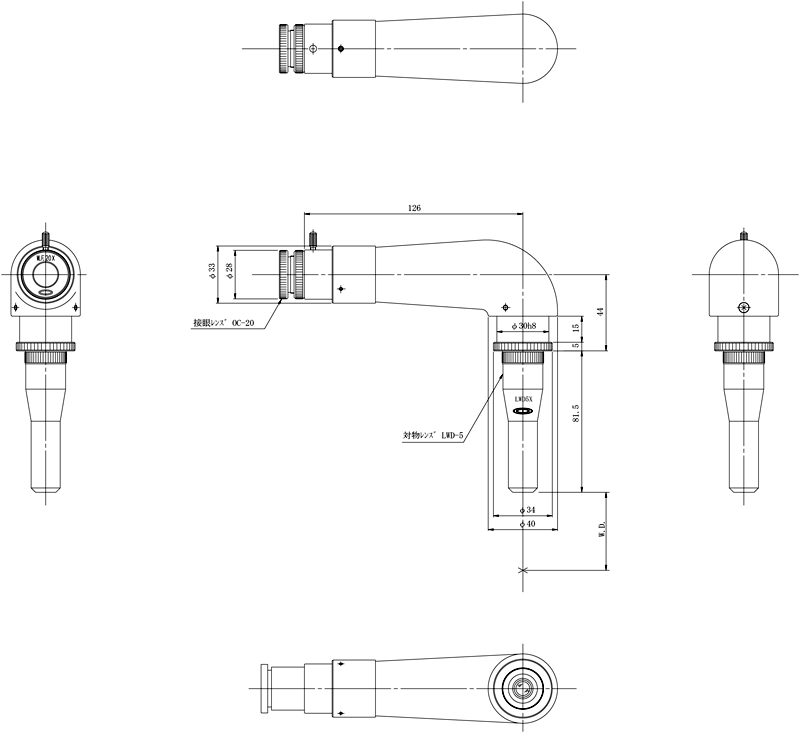

製品資料

※寸法記載がない部分はお問い合わせください。

説明

内部の光学系にプリズムを使用していますので、正立像が得られます。
接眼レンズの視度調整(接眼レンズの最上部を回転させて調整)により、拡大した像をはっきり見ることができます。
対物レンズ、接眼レンズ、目盛板を組み込んで出荷いたします。対物レンズなし、接眼レンズなし、目盛板なし等も可能です。ご相談ください。
ツールスコープは中央精機(株)の登録商標です。

仕様

鏡筒の種類 傾斜角90°
機械筒長 163mm
対物レンズ LWD-5
接眼レンズ OC-20
目盛板 クロスミクロ(1目盛0.1mm)
総合倍率 100×
作動距離(W.D.) 45 mm
実視野 φ2.4mm
質量 0.4kg
補足事項 ※実視野(Field of View):実際に観察できる試料の範囲。接眼レンズの視野数(接眼レンズで観察できる対物レンズの像の範囲)を対物レンズの倍率で割った値。
※作動距離(Working Distance):試料の像を作るとき、試料と対物レンズ先端との距離。
※対物レンズの倍率により作動距離は異なります。
※対物レンズを変更すると作動距離が変わります。焦点を合わせ直してご使用ください。
※総合倍率は組み合わせる対物レンズ、接眼レンズのそれぞれの倍率をかけ合わせたものです。
※試料の焦点合わせには別売のスタンド、あるいは焦準機構をご使用ください。焦点合わせは対物レンズの倍率が高くなるほど難しくなります。

レンズ倍率組合せ表

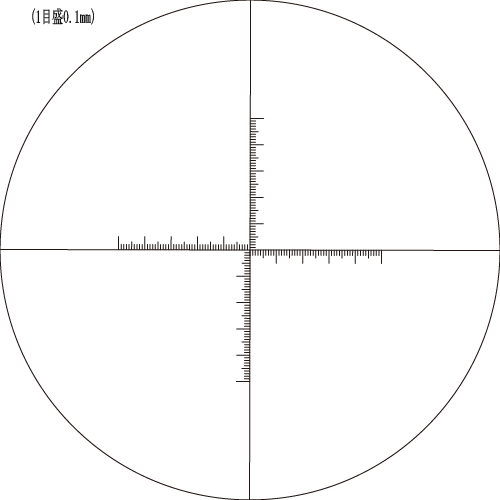

目盛板図面

オプション
