工作投影器

TP100N-LR-20

3
工作投影器
製造中止品
リレーレンズの光軸 直角
投影倍率 20倍（視野φ5mm）
照明装置 内蔵落射照明装置（12V50Wハロゲンランプ）

製品資料

  • カタログPDF

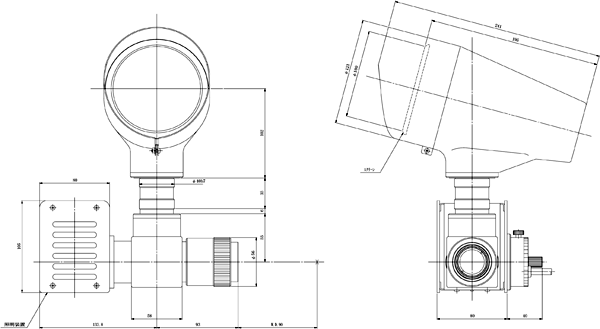

  • 図面PDF
  • 図面DXF
  • 取説PDF
  • 技術資料
※寸法記載がない部分はお問い合わせください。
▲PAGE TOP

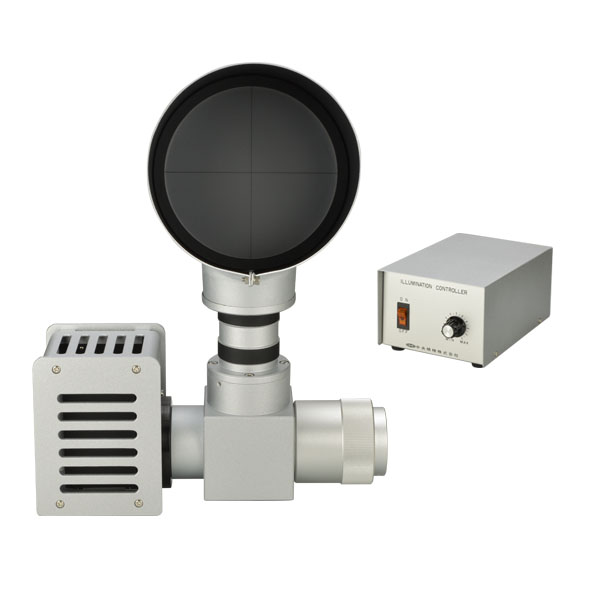

説明

万能投影器に比べ位置決め・観察を目的とした汎用性が高く、また作動距離が長い投影器です。スクリーンに正対したときリレーレンズの光軸が直角、照明装置を内蔵した製品です。スクリーンはφ100mm有効で十字線付です。別売りのサポータ（TPN-S）、架台（TPN-GN）があります。
▲PAGE TOP

仕様

リレーレンズの光軸 直角
スクリーン 有効φ100mm、十字線付
投影倍率 20倍（視野φ5mm）
倍率精度 ±0.15％（透過照明にて）
作動距離 90mm
合焦距離 約6mm
照明装置 内蔵落射照明装置（12V50Wハロゲンランプ）
電源 AC100V 50/60Hz 1.2A ケーブル長1.8m
質量 3.5kg
付属品 コントローラ
