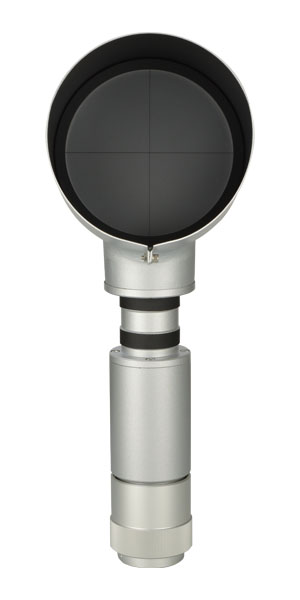

工作投影器

TP100N-IT-20

3
工作投影器
製造中止品
リレーレンズの光軸 垂直
投影倍率 20倍(視野φ5mm)

製品資料

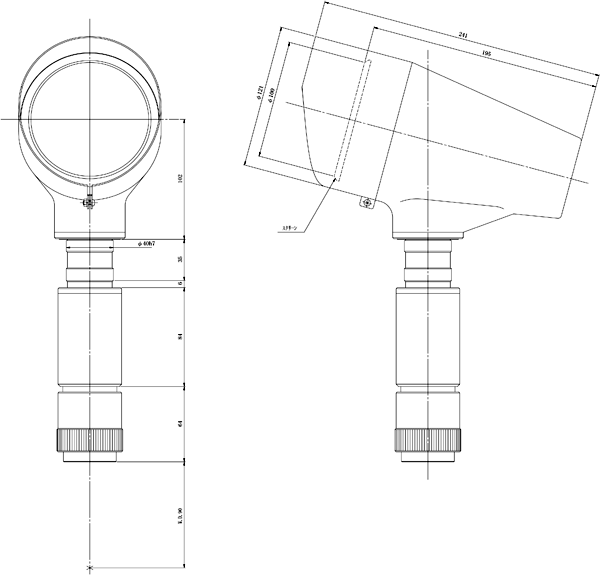

※寸法記載がない部分はお問い合わせください。

説明

万能投影器に比べ位置決め・観察を目的とした汎用性が高く、また作動距離が長い投影器です。スクリーンに正対したときリレーレンズの光軸が垂直、照明装置を内蔵していない製品です。スクリーンはφ100mm有効で十字線付です。別売りのサポータ(TPN-S)、架台(TPN-GN)があります。

仕様

リレーレンズの光軸 垂直
スクリーン 有効φ100mm、十字線付
投影倍率 20倍(視野φ5mm)
倍率精度 ±0.15%(透過照明にて)
作動距離 90mm
合焦距離 約6mm
質量 1.9kg
