ウエッジプリズム

WAP-2VN

1

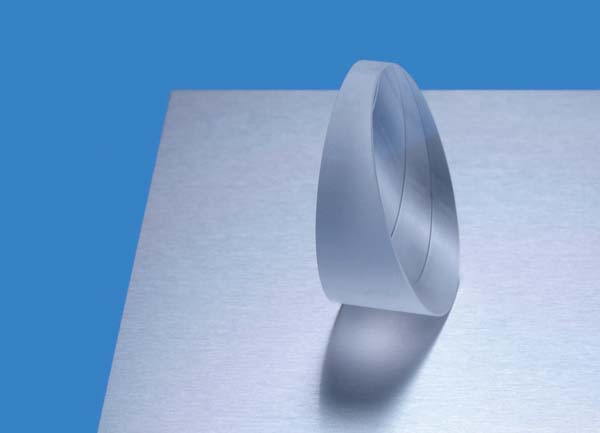

ウエッジプリズム（可視-近赤外用マルチコーティング）

¥14,000

種別	ウエッジプリズム（WAP）
コーティング	可視-近赤外用マルチコーティング

RoHS対応状況

製品資料

YES

説明

光を微小な角度に偏角する用途に用いられます。レーザーを光源にしてプリズムを回転させると軌跡は円を描きます。ウエッジプリズムを2個使用することにより、偏角量を最大2倍にすることも可能です。1m離れた距離において光軸から1㎝ずれる時を1ジオプターとしています。なお波長（屈折率）別偏角度（θd）は、（n－1）×［ウエッジ角度］により近似できます

仕様

種別	ウエッジプリズム（WAP）
コーティング	可視-近赤外用マルチコーティング
偏角θd	2°
外形D(mm)	25
ウェッジ角度	3°52′
パワー(ジオプター)	3.49
材質	N-BK7
外形公差(mm)	0/-0.1
板厚(mm)	3
角度公差	±30″
基板面精度	1/10λ
表面品質(キズ-ブツ)	60-40
面取り	保護用に必要に応じて処理

分光特性表

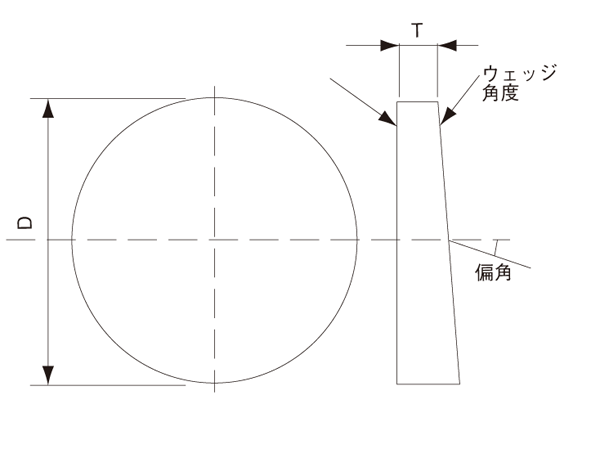

仕様図
