絞り

AD-15H

1

虹彩絞り　ホルダ付　開口φ15

別途御見積

種別	絞り
最大開口d(mm)	φ15

RoHS対応状況

製品資料

YES

※寸法記載がない部分はお問い合わせください。

説明

最小径から最大径まで可変できる絞り（虹彩絞り）です。絞りのフレーム材質は真鍮製、羽根の材質は鋼材です。ホルダ付です。

仕様

種別	絞り
最大開口d(mm)	φ15
最小開口d(mm)	φ0.8
羽根の枚数	12
ホルダ中心高さ(mm)	17
ホルダ高さ(mm)	34.5
取り付けシャフト(mm)	φ8mm
ホルダ厚さ(mm)	8

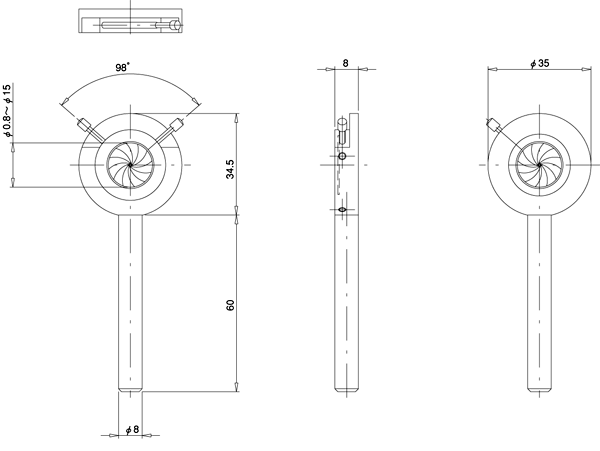

仕様図
