絞り

AD-36H

1
虹彩絞り ホルダ付 開口φ36
別途御見積
種別 絞り
最大開口d(mm) φ36
YESRoHS対応状況

製品資料

※寸法記載がない部分はお問い合わせください。

説明

最小径から最大径まで可変できる絞り(虹彩絞り)です。絞りのフレーム材質は真鍮製、羽根の材質は鋼材です。ホルダ付です。

仕様

種別 絞り
最大開口d(mm) φ36
最小開口d(mm) φ1.5
羽根の枚数 16
ホルダ中心高さ(mm) 30.5
ホルダ高さ(mm) 61.5
取り付けシャフト(mm) φ12mm
ホルダ厚さ(mm) 12

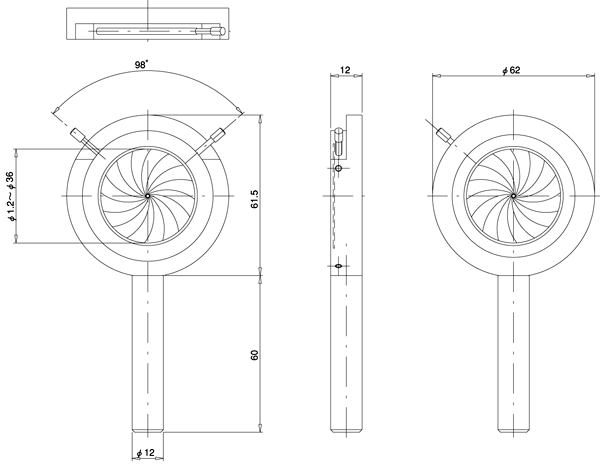

仕様図
