ツールスコープ VL型鏡筒

TS-VLD-5-20-8

0

VL型鏡筒対物5接眼20クロスミクロ3

¥144,000

鏡筒の種類	傾斜角45°、LED内蔵落射照明式
対物レンズ	OB-5
接眼レンズ	OC-20

製品資料

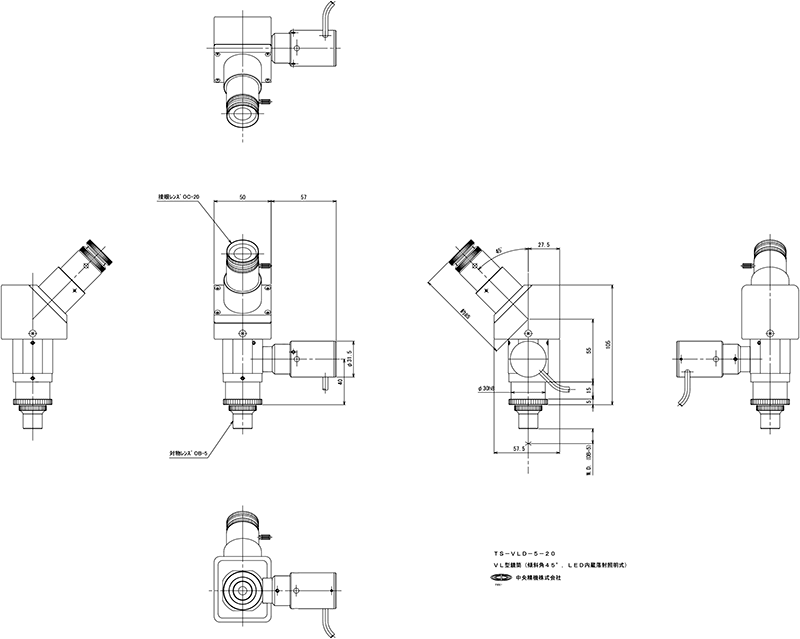

※寸法記載がない部分はお問い合わせください。

説明

照明装置が白色LED光源の製品です。
接眼レンズでの観察になります。CマウントカメラはTVアダプタを組み合わせできます。
対物レンズ、接眼レンズ、目盛板を組み込んで出荷いたします。対物レンズなし、接眼レンズなし、目盛板なし等も可能です。ご相談ください。
ツールスコープは中央精機（株）の登録商標です。

仕様

鏡筒の種類	傾斜角45°、LED内蔵落射照明式
機械筒長	163mm
対物レンズ	OB-5
接眼レンズ	OC-20
目盛板	クロスミクロ3（1目盛0.05mm）
総合倍率	100×
作動距離(W.D.)	13 mm
実視野	φ2.4mm
光源	白色LED、照明のケーブル長1.8m
電源	専用電源TS-EP2A　ACアダプタ付（入力電源側AC100～240V、50/60Hz、ケーブル長1.8m）
質量	鏡筒0.6㎏、電源0.5㎏、ACアダプタ0.1㎏
補足事項	※実視野（Field of View）：実際に観察できる試料の範囲。接眼レンズの視野数（接眼レンズで観察できる対物レンズの像の範囲）を対物レンズの倍率で割った値。 ※作動距離（Working Distance）：試料の像を作るとき、試料と対物レンズ先端との距離。 ※対物レンズの倍率により作動距離は異なります。 ※対物レンズを変更すると作動距離が変わります。焦点を合わせ直してご使用ください。 ※OB-05、OB-1、OB-2、LWD-5は使用できません。 ※総合倍率は組み合わせる対物レンズ、接眼レンズのそれぞれの倍率をかけ合わせたものです。 ※試料の焦点合わせには別売のスタンド、あるいは焦準機構をご使用ください。焦点合わせは対物レンズの倍率が高くなるほど難しくなります。

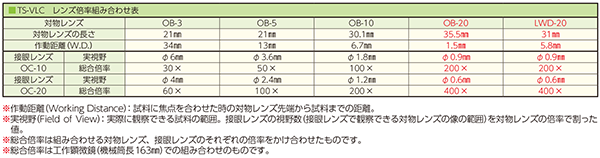

レンズ倍率組合せ表

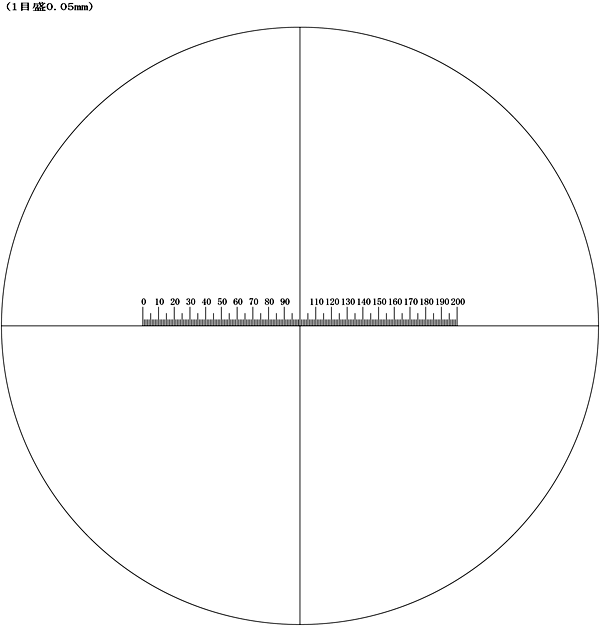

目盛板図面
