回転ステージ、傾斜ステージ

RS-6051FX

3
回転フィックスステージ φ60
製造中止品
移動量 ±3°
ステージ面 φ60mm
YESRoHS対応状況

製品資料

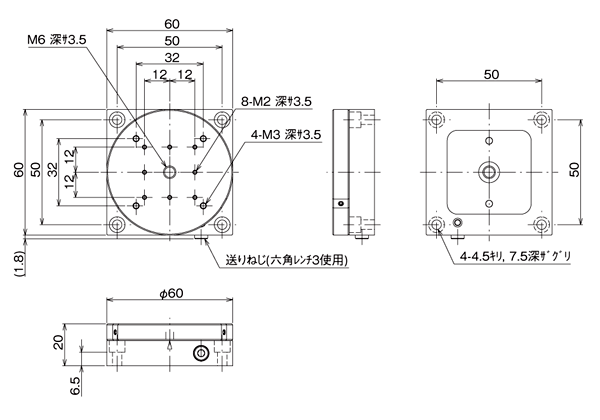

※寸法記載がない部分はお問い合わせください。

説明

クランプレスの、位置調整後に動かないステージです。
特殊機構により、バックラッシを防止しています。
位置調整は、六角レンチを使用します。※六角レンチは付属しておりません。お客様にてご用意ください。
常に位置調整が必要なワークよりも、カメラやセンサなど、位置調整後に移動させたくないワークに最適です。
水平設置だけでなく、垂直・逆さ方向の設置も可能です。
※設置方向によっては、耐荷重に制限があります。詳しくはお問い合わせください。

仕様

ステージ面 φ60mm
クランプ方式 クランプレス
移動機構/送り方式 送りねじP=0.7mm
移動量 ±3°
移動量/ツマミ1回転 約2.7°
移動ガイド すり合わせ
平行度 0.1mm
耐荷重 24.5N(2.5kgf)
質量 0.17kg
補足事項 特許取得済み
