回転ステージ、傾斜ステージ

RS-P2551FX

0
透過型回転フィックスステージ 25×25
¥30,000
移動量 ±5°
ステージ面 25mm×25mm
YESRoHS対応状況

製品資料

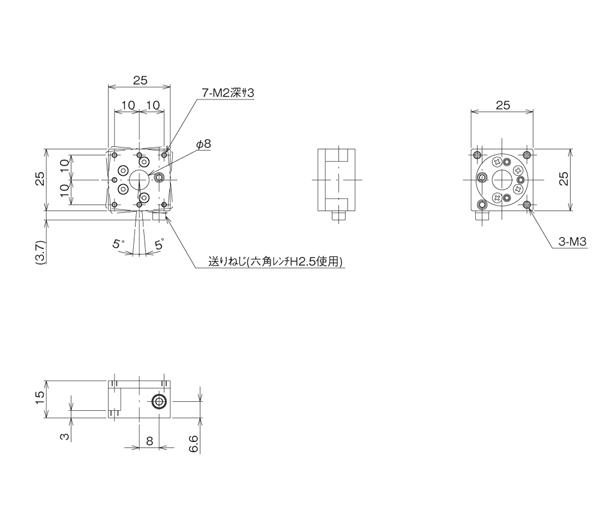

※寸法記載がない部分はお問い合わせください。

説明

クランプレスの、位置調整後に動かないステージです。
特殊機構により、バックラッシを防止しています。
位置調整は、六角レンチを使用します。※六角レンチは付属しておりません。お客様にてご用意ください。
六角レンチに替わり特殊形状のレンチに対応させることも可能です(オプション)。
常に位置調整が必要なワークよりも、カメラやセンサなど、位置調整後に移動させたくないワークに最適です。
ステージ面サイズが25mm角の小型ステージで、6軸を構成することが可能です。
ステージ中心が透過穴になっています。 ※設置方向によっては、耐荷重に制限があります。詳しくはお問い合わせください。

仕様

ステージ面 25mm×25mm
クランプ方式 クランプレス
移動機構/送り方式 送りねじP=0.5mm
移動量 ±5°
移動ガイド すり合わせ
耐荷重 4.9N(0.5kgf)
質量 0.03kg
補足事項 特許取得済み
