ねじ式ステージ

RM-XY

1
X・Y軸ねじ式ステージ
¥23,000
移動量 ±5mm
ステージ面 30mm×11mm
YESRoHS対応状況

製品資料

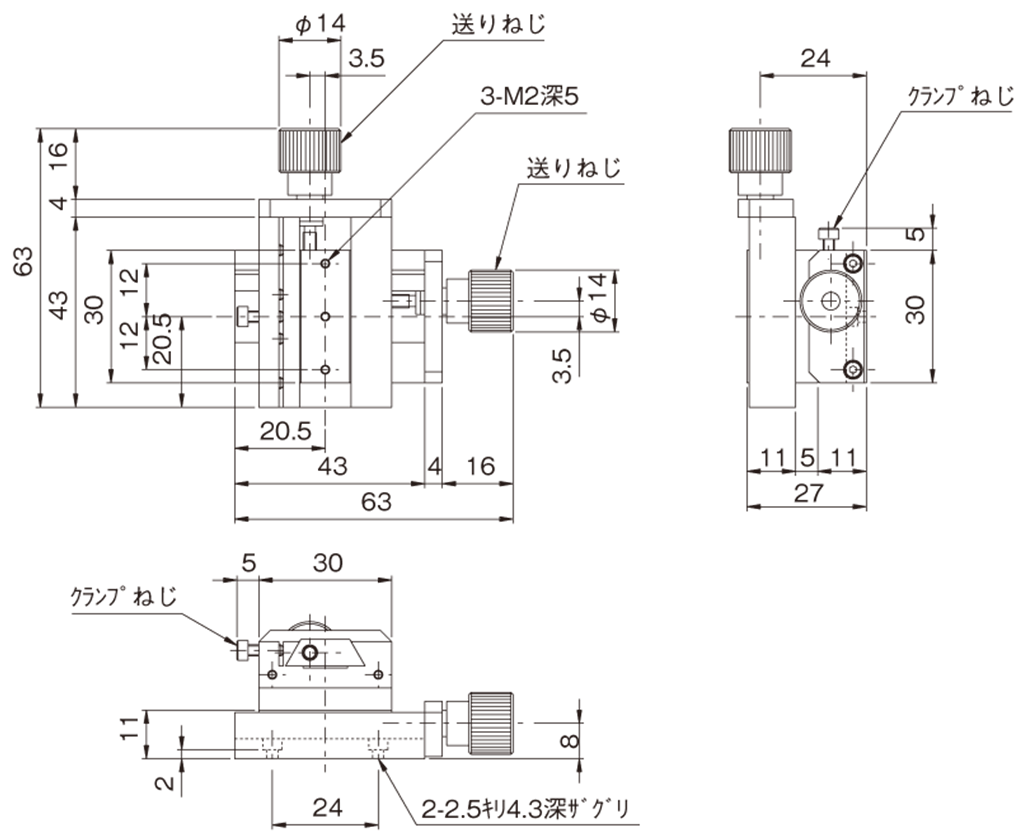

※寸法記載がない部分はお問い合わせください。

説明

XY軸方向の微動ユニットです。
移動ガイドにアリ溝(D-T方式)を使用し、送り方式に送りねじを使用しています。
カメラ、センサなどの位置決め用途に広く利用いただけます。
任意の位置で保持力の高いレバー式クランプによる固定が可能です。

仕様

ステージ面 30mm×11mm
クランプ方式 ツマミねじ式
移動機構/送り方式 送りねじP=0.5mm
移動量 ±5mm
移動量/ツマミ1回転 約0.5mm
目量

移動ガイド アリ
移動精度 真直度(水平・垂直)0.03mm
耐荷重 7.8N(0.8kgf)
質量 0.13kg
主要材質/表面処理 真鍮(テーブル)、アルミ合金(ベース)/クロム、黒アルマイト梨地
