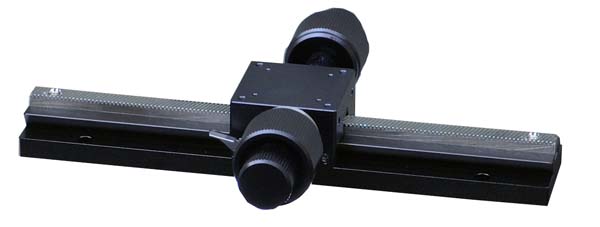

長作動ステージ

LS-414WSL2

1
長作動ステージ レール長200mm(粗微動両ハンドル)
¥34,000
移動量 レール上160mm
ステージ面 40mm×40mm
YESRoHS対応状況

製品資料

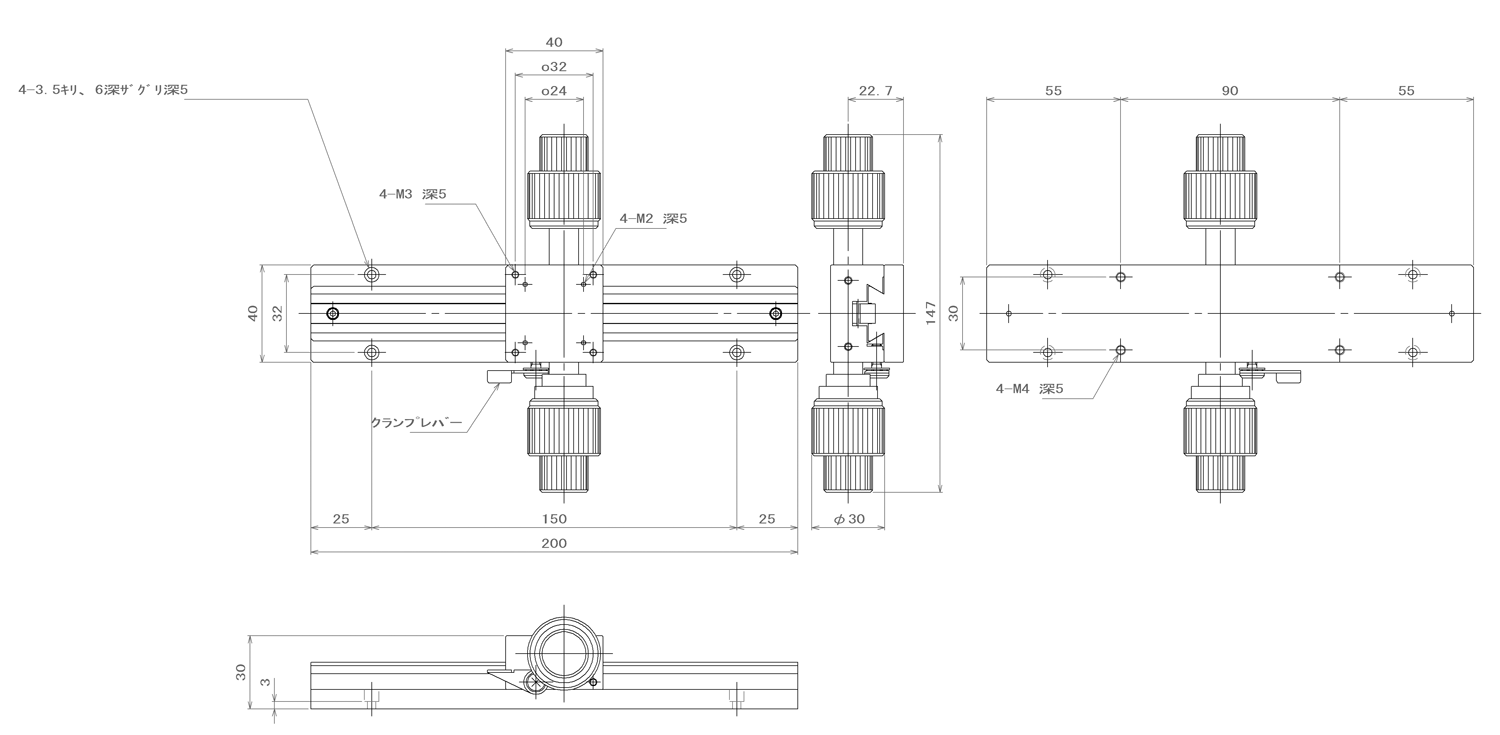

※寸法記載がない部分はお問い合わせください。

説明

移動ガイドにアリ溝(D-T方式)を使用した長作動移動ユニットです。
カメラ、センサなどの位置決め用途に広く利用いただけます。
ブロックの追加が可能で、1つのレールに複数の移動ユニットが設置可能です。
任意の位置で保持力の高いレバー式クランプによる固定が可能です。
目盛1mm、長さ1000mmのメモリシールと指標シールが付属します。任意の位置への貼り付けが可能です。

仕様

ステージ面 40mm×40mm
クランプ方式 レバー式
操作部取付位置 粗微動両 ハンドル
移動機構/送り方式 ラックピニオン式
移動量 レール上160mm
移動量/ツマミ1回転 粗動約25.5mm、微動約3.3mm
目量 1mm
感度 0.1mm
移動ガイド アリ
移動精度 真直度0.1mm
耐荷重 29.4N(3kgf)
質量 0.56kg
主要材質/表面処理 アルミ合金/黒アルマイト梨地
標準付属品 六角穴付ボルト(本体固定用)M3 4本
目盛シール、指標シール
