Z昇降ステージ

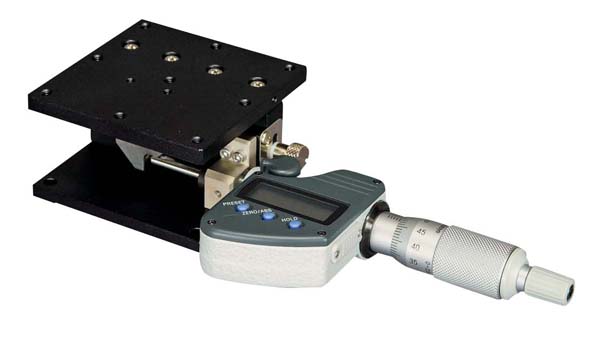

ハイグレードZ昇降ステージ　70×70

¥80,000

移動量	0～10mm
ステージ面	70mm×70mm

※寸法記載がない部分はお問い合わせください。

▲PAGE TOP

HG-VCR方式とアルミ合金を組み合わせ剛性、軽量を両立した昇降型のZ軸ステージです。
送り方式は送りねじ、標準マイクロ、ファインピッチマイクロ、デジマチックマイクロがあります。
カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。

ステージ面	70mm×70mm
クランプ方式	板クランプ
操作部取付位置	MHN4-25MX（デジマチックマイクロメータ）
移動量	0～10mm
移動量/ツマミ１回転	0.5mm
目量	デジタル表示式0.001mm
感度	0.001mm
移動ガイド	HG-VCR（V溝とクロスローラ）
移動精度	真直度（水平･垂直）0.005mm
許容モーメント	ヨー　150N・cm、ピッチ　100N・cm、ロール　160N・cm
モーメント剛性	ヨー剛性　1.0sec/N・cm、ピッチ剛性　2.5sec/N・cm、ロール剛性　0.4sec/N・cm
平行度	0.1mm
耐荷重	29.3N（3kgf）
質量	0.6kg
主要材質/表面処理	ステンレス、アルミ合金（テーブル、ベース）／黒色酸化クロム、黒アルマイト梨地
標準付属品	検査合格証六角穴付ボルト（本体固定用）M4　4本
