XYZステージ

ハイグレードアルミXYZステージ　50×50（対称型）

¥99,000

移動量	XY軸±6.5mm、Z軸0～10mm
ステージ面	50mm×50mm

※寸法記載がない部分はお問い合わせください。

▲PAGE TOP

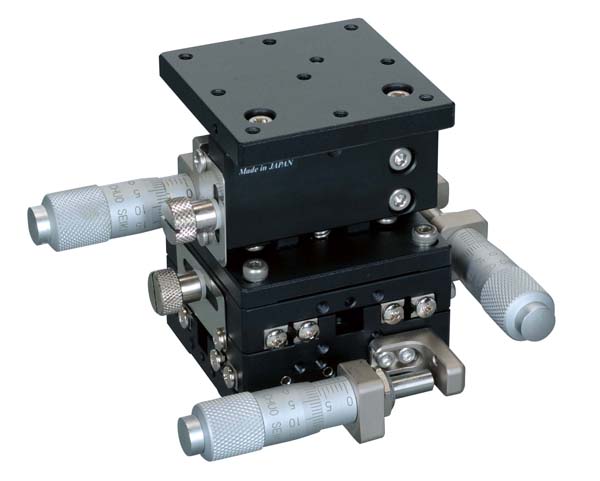

ハイグレードアルミXYステージと、ハイグレードZ昇降ステージを組み合わせたXYZステージです。
標準型、対称型があり左右対称が構成できます。
カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。

ステージ面	50mm×50mm
クランプ方式	板クランプ
操作部取付位置	XY軸サイド
移動機構/送り方式	CMH-13RM(各軸標準マイクロメータ)
移動量	XY軸±6.5mm、Z軸0～10mm
移動量/ツマミ１回転	各軸0.5mm
目量	マイクロメータ式0.01mm
感度	0.003mm
移動ガイド	XYZ軸　HG-VCR方式（V溝とクロスローラ）
移動精度HV	真直度　XY軸0.002mm、Z軸0.003mm
XY直交度	0.01mm
耐荷重	29.4N(3kgf)
質量	0.58kg
主要材質/表面処理	XY軸アルミ合金／黒アルマイト梨地、Z軸ステンレス、アルミ合金／黒色酸化クロム、黒アルマイト梨地
標準付属品	検査合格証六角穴付ボルト（本体固定用）M3　4本
補足事項	※Zステージについては、左右対称ではありません。　詳細は各製品の外観図をご確認ください。
