Xステージ

LS-149-S1

1
X軸スリムステージ 125×125(鉄製)
¥48,000
移動量 ±12.5mm
ステージ面 125mm×125mm
YESRoHS対応状況

製品資料

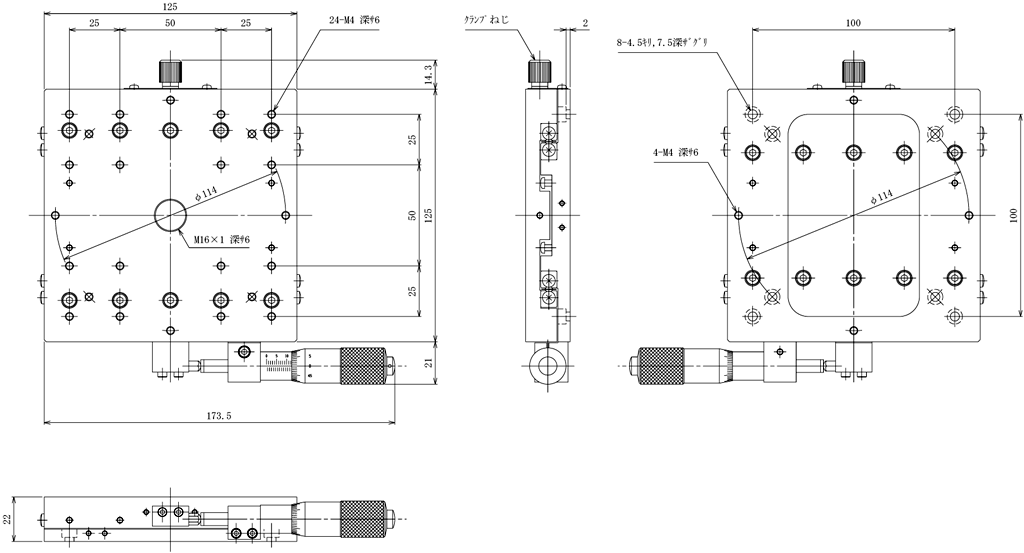

※寸法記載がない部分はお問い合わせください。

説明

移動ガイドにV溝とクロスローラ(V-CR方式)を使用した、薄型のステージです。
操作部取付位置はセンター、サイド、逆サイドがあります。
ワークの精密位置決め、測定機の試料台などの用途に広く利用いただけます。

仕様

ステージ面 125mm×125mm
クランプ方式 板クランプ
操作部取付位置 サイド
移動機構/送り方式 MHN1-25TA(標準マイクロメータ)
移動量 ±12.5mm
移動量/ツマミ1回転 0.5mm
目量 マイクロメータ式0.01mm
感度 0.003mm
移動ガイド V溝とクロスローラ
移動精度HV 真直度(水平・垂直)0.003mm
移動精度YP ヨーイング・ピッチング15sec
モーメント剛性 ヨー剛性 0.05sec/N・cm、ピッチ剛性 0.05sec/N・cm、ロール剛性 0.03sec/N・cm
平行度 0.03mm
耐荷重 245N(25kgf)
質量 2.5kg
主要材質/表面処理 鋼材/硬質黒色クロム
標準付属品 検査合格証
六角穴付ボルト(本体固定用)M4 4本
