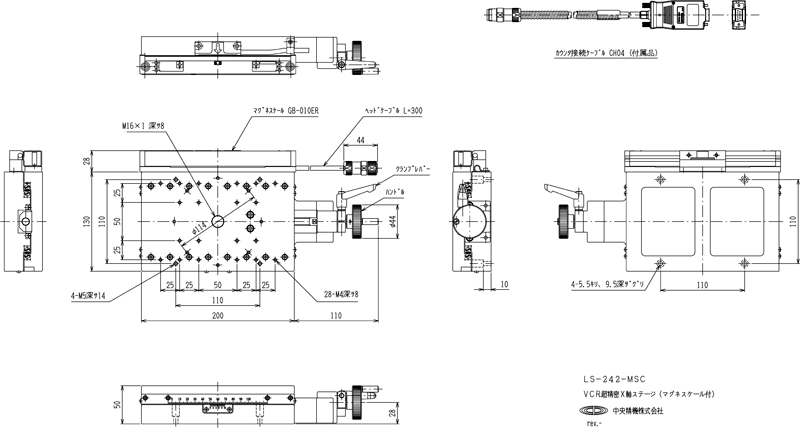

VCR　超精密X軸ステージ　130×200（マグネスケール付）

¥550,000

移動量	±50mm
ステージ面	130mm×200mm

※寸法記載がない部分はお問い合わせください。

▲PAGE TOP

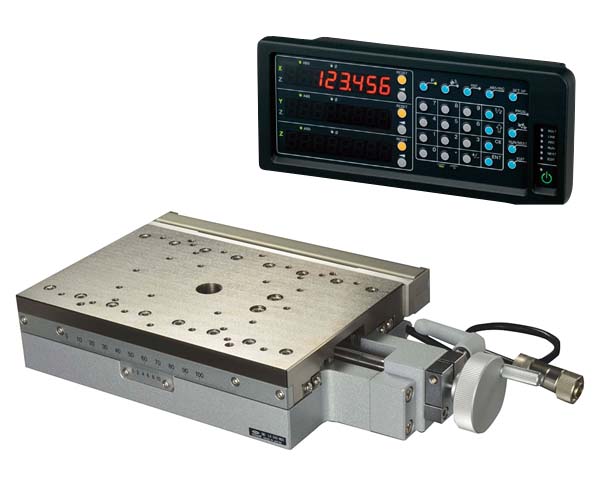

移動ガイドにV溝とクロスローラ（V-CR方式）を使用した、超精密ステージです。
マグネスケール付（GB-010ER、（株）マグネスケール製）、多機能表示ユニット付
ワークの精密位置決め、測定機の試料台などの用途に広く利用いただけます。

ステージ面	130mm×200mm
クランプ方式	割締め式
操作部取付位置	－
移動機構/送り方式	手動送りねじ式、ねじピッチ1mm
移動量	±50mm
移動量/ツマミ１回転	1mm
目量	バーニヤ読み0.05mm／スケール表示ユニット読み0.0005mm（0.5μｍ）
感度	－
移動ガイド	Ｖ溝とクロスローラ
移動精度HV	真直度（水平･垂直）0.003mm
移動精度YP	ヨーイング･ピッチング15sec
モーメント剛性	ヨー剛性　0.02sec/N･cm、ピッチ剛性　0.02sec/N･cm、ロール剛性　0.01sec/N･cm
平行度	0.03mm
耐荷重	294N（30kgf）
質量	8kg
主要材質/表面処理	鋼材／カニゼンメッキ（テーブル）、塗装（ベース）
標準付属品	検査合格証六角穴付ボルト（本体固定用）M5　4本
