Xステージ

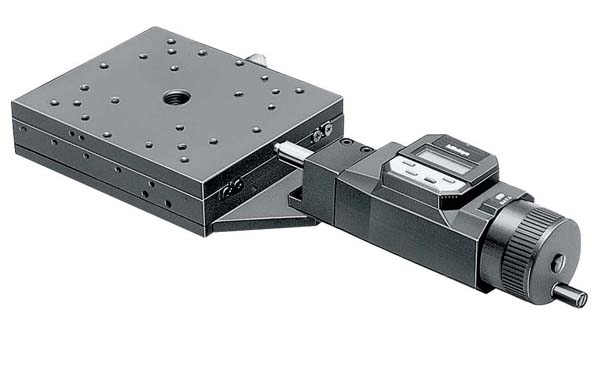

VCR　超精密X軸ステージ　125×150（デジタル表示式マイクロ付）

¥180,000

移動量	±25mm
ステージ面	125mm×150mm

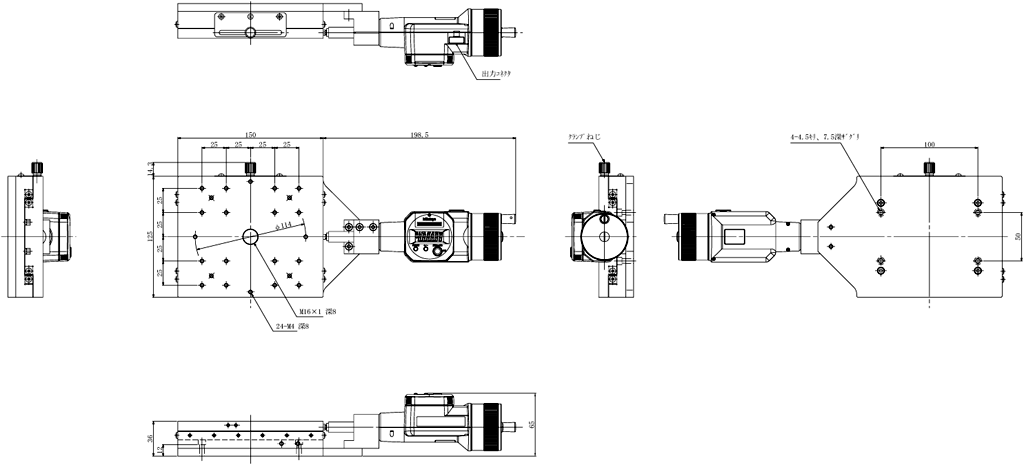

※寸法記載がない部分はお問い合わせください。

▲PAGE TOP

移動ガイドにV溝とクロスローラ（V-CR方式）を使用した、超精密ステージです。
操作部取付位置はセンター、サイドがあります。
送り方式には標準マイクロメータ、デジマチックマイクロメータがあります。
ワークの精密位置決め、測定機の試料台などの用途に広く利用いただけます。

ステージ面	125mm×150mm
クランプ方式	板クランプ
操作部取付位置	サイド
移動機構/送り方式	MHD-50MB（デジタル表示式マイクロメータ）
移動量	±25mm
移動量/ツマミ１回転	0.5mm
目量	デジタル表示式マイクロメータ0.001mm
感度	0.001mm
移動ガイド	Ｖ溝とクロスローラ
移動精度HV	真直度（水平･垂直）0.003mm
移動精度YP	ヨーイング･ピッチング15sec
モーメント剛性	ヨー剛性　0.02sec/N･cm、ピッチ剛性　0.02sec/N･cm、ロール剛性　0.01sec/N･cm
平行度	0.03mm
耐荷重	294N（30kgf）
質量	5.3kg
主要材質/表面処理	鋼材／硬質黒色クロム
標準付属品	検査合格証六角穴付ボルト（本体固定用）M4　4本
