Zステージ

LV-147-6

1
Z軸スリムステージ　125×125（送りねじ付）
¥73,000
移動量 0～10mm
ステージ面 125mm×125mm
YESRoHS対応状況

製品資料

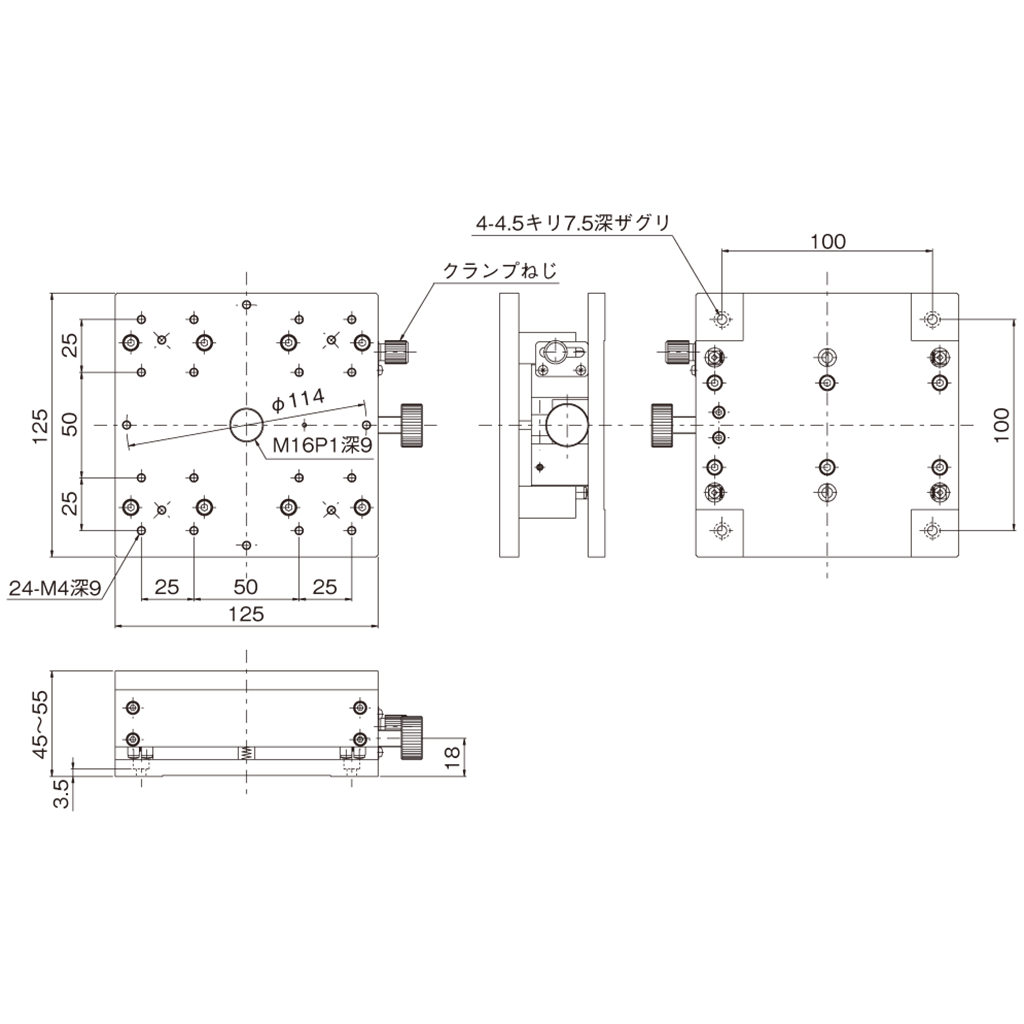

※寸法記載がない部分はお問い合わせください。
▲PAGE TOP

説明

薄型軽量の昇降型Z軸ステージです。
V-CR方式のガイドを多く組み合わせ剛性をアップしています。
センサ、ワークなどの精密位置決め用途に広く利用いただけます。
▲PAGE TOP

仕様

ステージ面 125mm×125mm
クランプ方式 板クランプ
移動機構/送り方式 送りねじ式　ハンドル1回転約0.5mm
移動量 0～10mm
移動量/ツマミ１回転 0.5mm
目量

－
感度 0.01mm
移動ガイド V溝とクロスローラ
移動精度 真直度（水平･垂直）0.005mm
耐荷重 98N（10kgf）
質量 1.4kg
主要材質/表面処理 アルミ合金／黒アルマイト梨地
標準付属品 検査合格証
六角穴付ボルト（本体固定用）M4　4本
