XYZステージ、XYZ回転ステージ

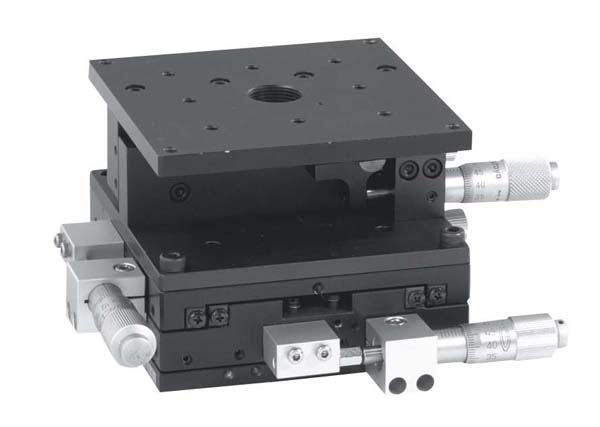

X･Y･Z軸スリムステージ　90×90

¥120,000

移動量	XY軸±7.5mm、Z軸0～10mm
ステージ面	90mm×90mm

※寸法記載がない部分はお問い合わせください。

▲PAGE TOP

移動ガイドにV-CR方式を採用したXYZステージです。
マイクロの取付位置にサイドと逆サイドがあります。
カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。

ステージ面	90mm×90mm
クランプ方式	板クランプ
操作部取付位置	XY軸サイド
移動機構/送り方式	XY軸　MHM1-15A、Z軸　CMH-13FM、(各軸標準マイクロメータ)
移動量	XY軸±7.5mm、Z軸0～10mm
移動量/ツマミ１回転	各軸0.5mm
目量	マイクロメータ式0.01mm
感度	0.003mm
移動ガイド	XY軸　V溝とクロスローラ、Z軸　HG-VCR（V溝とクロスローラ）
移動精度HV	真直度　XY軸0.003mm、Z軸0.008mm
XY直交度	0.02mm
耐荷重	49N（5kgf）
質量	1.25kg
主要材質/表面処理	アルミ合金／黒アルマイト梨地
標準付属品	検査合格証六角穴付ボルト（本体固定用）M4　4本
