□30小型ステージ

ALS-301-HM

1
Xステージ
¥95,000
移動方向 X軸1方向
移動量 ±7.5mm
ステージ面 30mm×30mm
YESRoHS対応状況
ALS-301-HM

製品資料

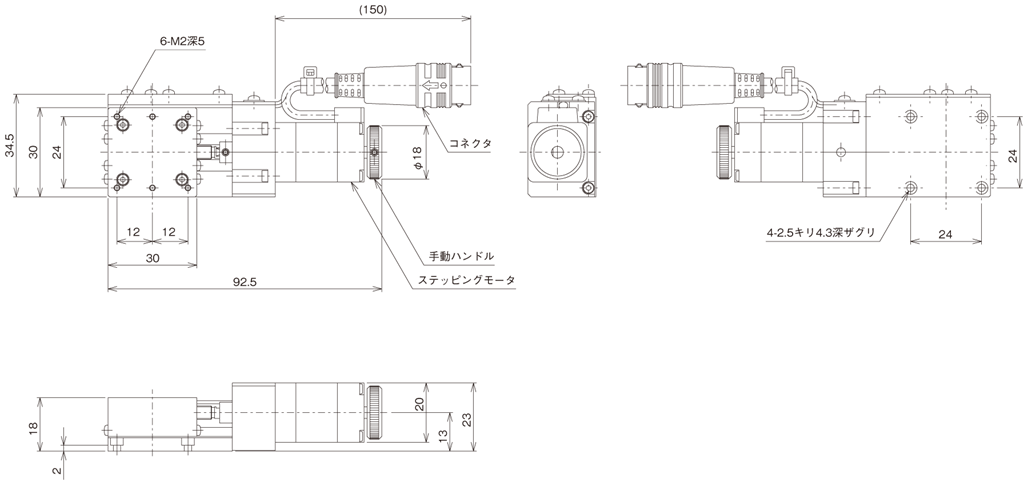

  • 寸法記載がない部分はお問い合わせください。

説明

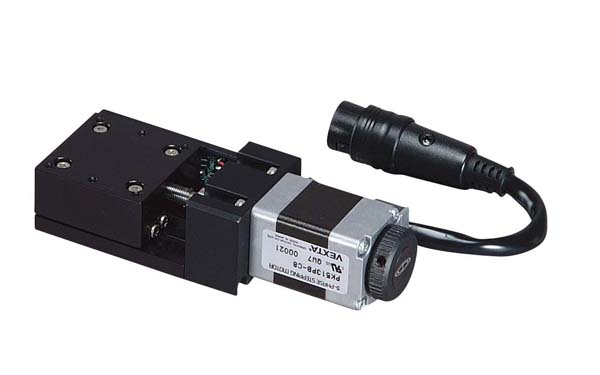

20mm角の5相ステッピングモータを採用した小型の自動ステージです。
カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。

使用時の注意事項:
ALS-301-HMのステッピングモータは0.35A/相です。当社製コントローラドライバQT-BDL1、またはQT-BDL2と組み合わせる場合、モータ駆動電流(相電流)を0.35A/相に変更してからご使用ください。
お客様がご用意されるドライバもモータ駆動電流(相電流)0.35A/相をご使用ください。
モータ駆動電流(相電流)が合わない状態で使用すると異常発熱したり、手で触れると火傷などする場合があります。

仕様

移動方向 X軸1方向
移動量 ±7.5mm
ステージ面 30mm×30mm
使用モータ PK513PB相当(5線式ペンタゴン結線、0.35A/相)
分解能 0.001mm
送りねじリード 0.5mm
移動ガイド V溝とクロスローラ
移動精度HV 真直度(水平・垂直)0.008mm
移動精度YP _
位置決め精度 0.015mm
繰り返し精度 ±0.0005mm
ロストモーション 0.005mm
耐荷重 19.6N(2kgf)
質量 0.16kg
最高速度 8mm/s(8,000pps時)
主要材質/表面処理 アルミ合金/黒アルマイト梨地
原点センサ _
リミットセンサ ノーマルオープン接点(メイク接点、A接点)動作、ホールIC
適合ケーブル ACB-STS2、ACB-BTS2(QT-Bシリーズ用)
標準付属品 検査合格証
六角穴付ボルトM2 4本
接続ステージ選択
(パラメータNo.4)
51
補足事項 ※コントローラドライバQT-Bシリーズの接続ステージ選択(パラメータNo.4)を00にする(接続設定を使用しない)場合は、コントローラドライバのディップSWとパラメータNo.1~3を設定してください。
●リミットスイッチ:該当するディップSWをON
●パラメータNo.1(原点センサ論理):0(未使用)
●パラメータNo.2(原点前センサ論理):0(未使用)
●パラメータNo.3(原点復帰モード):4(リミット・Z相)または5(リミット)

接続方法 ―接続ケーブルとコントローラ・ドライバ―

センサ動作論理とタイミングチャート
