□30小型ステージ

ALZ-301-HM

1

Zステージ

¥101,000

移動方向	Z軸1方向
移動量	±7.5mm
ステージ面	30mm×30mm

RoHS対応状況

製品資料

YES

寸法記載がない部分はお問い合わせください。

説明

20㎜角の5相ステッピングモータを採用した小型の自動ステージです。
カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。

仕様

移動方向	Z軸1方向
移動量	±7.5mm
ステージ面	30mm×30mm
使用モータ	PK513PB相当（5線式ペンタゴン結線、0.35A/相）
分解能	0.001mm
送りねじリード	0.5mm
移動ガイド	V溝とクロスローラ
移動精度HV	真直度（水平・垂直）0.008mm
位置決め精度	0.015mm
繰り返し精度	±0.001mm
ロストモーション	0.005mm
耐荷重	9.8N（1kgf）
質量	0.18kg
最高速度	5mm/s（5,000pps時）
主要材質/表面処理	アルミ合金／黒アルマイト梨地
リミットセンサ	ノーマルオープン接点（メイク接点、Ａ接点）動作、ホールIC
適合ケーブル	ACB-STS2、ACB-BTS2(QT-Bシリーズ用)
標準付属品	検査合格証六角穴付ボルトM2　2本
補足事項	◆QT-Bシリーズ接続ステージ選択（パラメータNo.4）： 51

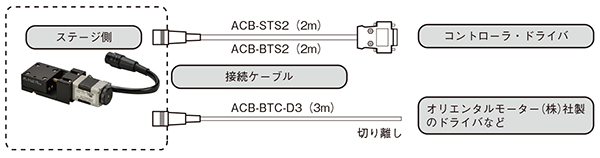

接続方法 ―接続ケーブルとコントローラ・ドライバ―

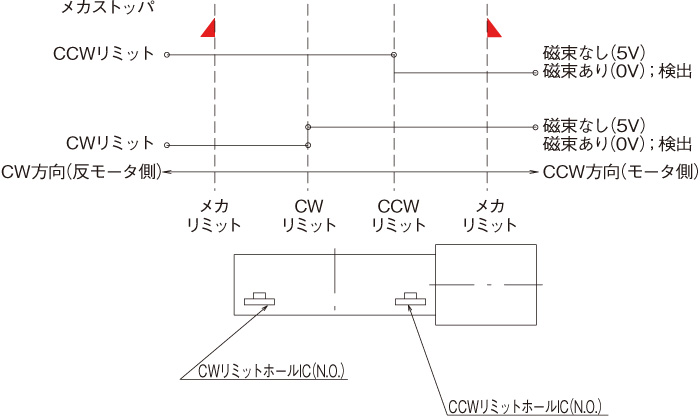

センサ動作論理とタイミングチャート
