□30小型ステージ

ALD-3050-CT

0
X・Yステージ ボールねじ仕様(標準型)
¥290,000
移動方向 XY軸2方向
移動量 ±25mm
ステージ面 30mm×30mm

製品資料

  • 寸法記載がない部分はお問い合わせください。

説明

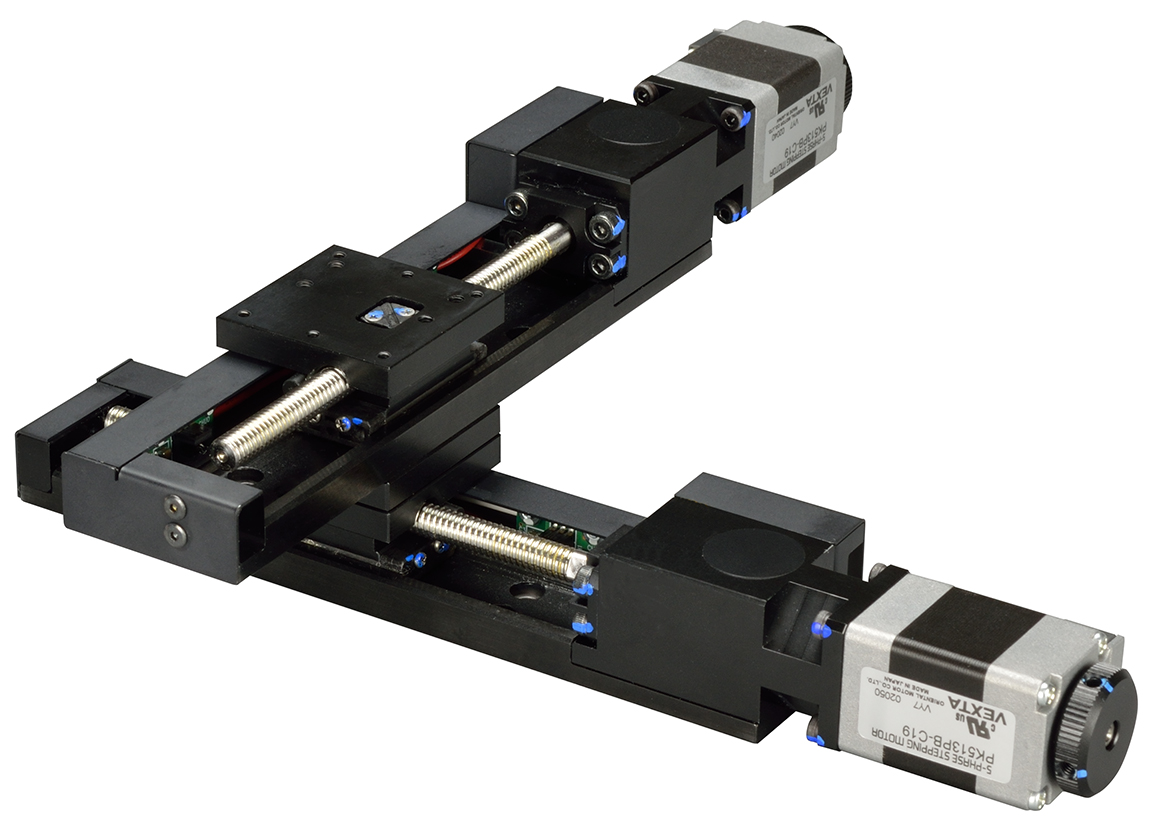

20㎜角のステッピングモータを採用した小型の自動ステージです。
移動ガイドにボールウェイを採用することで長ストロークを実現しました。
XYステージは2軸の間に5mm厚のスペーサが入っています。
カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。

仕様

移動方向 XY軸2方向
移動量 ±25mm
ステージ面 30mm×30mm
使用モータ PK513PB相当(5相ペンタゴン結線、0.35A/相)
分解能 0.002mm
送りねじリード 1mm
移動ガイド ボールウェイ
移動精度HV 真直度(水平・垂直)0.015mm
位置決め精度 0.020mm
繰り返し精度 ±0.001mm
ロストモーション 0.007mm
XY直交度 0.010mm
耐荷重 14.7N(1.5kgf)
質量 0.55kg
最高速度 16mm/s(8000pps時)
主要材質/表面処理 ステンレス/低温黒色クロムメッキ
リミットセンサ ノーマルクローズ接点(ブレイク接点、B接点)動作、フォトセンサ
適合ケーブル 専用ケーブル(ACB-STT2)を付属
標準付属品 検査合格証
六角穴付ボルト(低頭)M2.5 6本
補足事項 ◆QT-Bシリーズ接続ステージ選択(パラメータNo.4): 52

接続方法 ―接続ケーブルとコントローラ・ドライバ―

センサ動作論理とタイミングチャート
