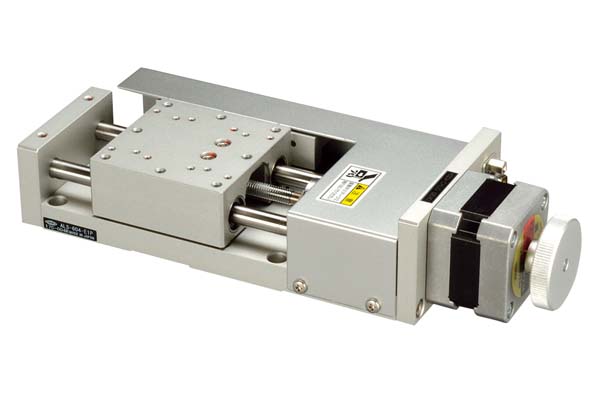

ボールブッシュステージ

ALS-604-E1P

1
Xステージ
¥170,000
移動方向 X軸1方向
移動量 ±20mm
ステージ面 60mm×60mm
YESRoHS対応状況
ALS-604-E1P

製品資料

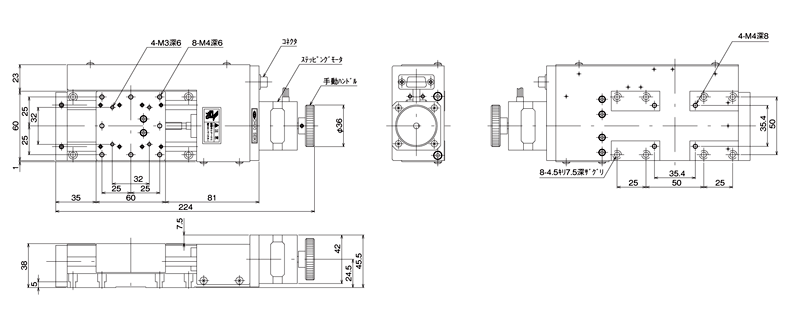

  • 寸法記載がない部分はお問い合わせください。

説明

移動ガイドにボールブッシュを使用した中精度の自動ステージです。
各種センサ、ワークの自動位置決め用途に使用できます。
原点前センサおよびリミットセンサは位置の調整が可能です。

仕様

移動方向 X軸1方向
移動量 ±20mm
ステージ面 60mm×60mm
使用モータ PK543NBW相当(5線式ペンタゴン結線、0.75A/相)
分解能 0.002mm
送りねじ仕様 ボールねじ
送りねじリード 1mm
移動ガイド ボールブッシュ
移動精度HV 真直度(水平・垂直)0.015mm
位置決め精度 0.03mm
繰り返し精度 ±0.003mm
ロストモーション 0.01mm
耐荷重 49N(5kgf)
質量 1.2kg
最高速度 16mm/s(8,000pps時)
主要材質/表面処理 アルミ合金/白アルマイト梨地
原点センサ ノーマルオープン接点(メイク接点、A接点)動作、フォトセンサ
原点前センサ ノーマルクローズ接点(ブレーク接点、B接点)動作、フォトセンサ
リミットセンサ ノーマルクローズ接点(ブレーク接点、B接点)動作、フォトセンサ
適合ケーブル ACB-BTD2、ACB-BTD3、ARC-BTD3
標準付属品 検査合格証
六角穴付ボルト(本体固定用)M4 4本
補足事項 ◆QT-Bシリーズ接続ステージ選択(パラメータNo.4): 14

接続方法 ―接続ケーブルとコントローラ・ドライバ―

センサ動作論理とタイミングチャート
