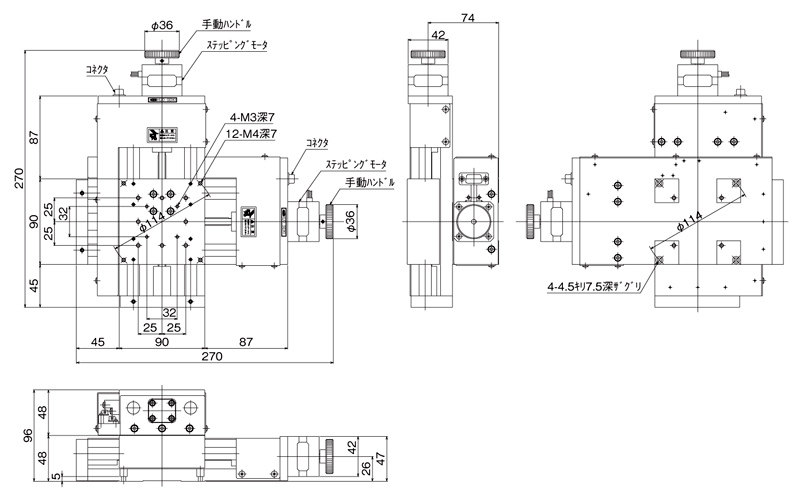

移動方向 |
XY軸2方向 |
移動量 |
±30mm |
ステージ面 |
90mm×90mm |
使用モータ |
PK543NBW相当(5線式ペンタゴン結線、0.75A/相) |
分解能 |
0.002mm |
送りねじ仕様 |
ボールねじ |
送りねじリード |
1mm |
移動ガイド |
ボールブッシュ |
移動精度HV |
真直度(水平・垂直)0.05mm |
位置決め精度 |
0.05mm(無負荷時)、0.15mm(4kg負荷時) |
繰り返し精度 |
±0.003mm |
ロストモーション |
0.01mm |
XY直交度 |
0.06mm |
耐荷重 |
78.4N(8kgf) |
質量 |
5kg |
最高速度 |
16mm/s(8,000pps時) |
主要材質/表面処理 |
アルミ合金/白アルマイト梨地 |
原点センサ |
ノーマルオープン接点(メイク接点、A接点)動作、フォトセンサ |
原点前センサ |
ノーマルクローズ接点(ブレーク接点、B接点)動作、フォトセンサ |
リミットセンサ |
ノーマルクローズ接点(ブレーク接点、B接点)動作、フォトセンサ |
適合ケーブル |
ACB-BTD2、ACB-BTD3、ARC-BTD3 |
標準付属品 |
検査合格証 六角穴付ボルト(本体固定用)M4 4本 |
補足事項 |
◆QT-Bシリーズ接続ステージ選択(パラメータNo.4): 14 |
