ボールウェイステージ

ALS-230-C2P-BK

Xステージ電磁ブレーキ付

¥425,000

移動方向	X軸1方向
移動量	±150mm
ステージ面	200mm×200mm

製品資料

寸法記載がない部分はお問い合わせください。

▲PAGE TOP

説明

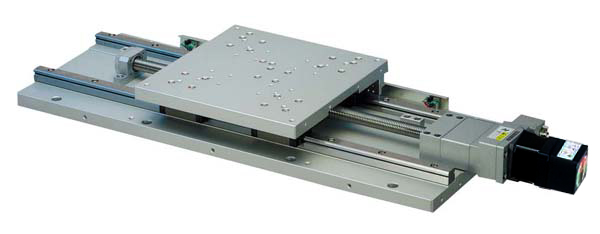

移動ガイドにボールウェイを使用した中精度の長作動自動ステージです。
各種センサ、ワークの自動位置決め用途に使用できます。
原点前センサおよびリミットセンサは位置の調整が可能です。
電磁ブレーキがついています。（QT-BKが必要です）
※電磁ブレーキなしもご用意出来ます。

▲PAGE TOP

仕様

移動方向	X軸1方向
移動量	±150mm
ステージ面	200mm×200mm
使用モータ	PK545相当　電磁ブレーキ付（5線式ペンタゴン結線、0.75A/相）
分解能	0.004mm
送りねじリード	2mm
移動ガイド	ボールウェイ
移動精度HV	真直度（水平・垂直）0.02mm
移動精度YP	ヨーイング35sec、ピッチング60sec
位置決め精度	0.03mm
繰り返し精度	±0.002mm
ロストモーション	0.002mm
モーメント剛性	ヨー剛性　0.02sec/N・cm、ピッチ剛性　0.02sec/N・cm、ロール剛性　0.02sec/N・cm
耐荷重	490N（50kgf）
質量	10.5kg
最高速度	20mm/s（5,000pps時）
主要材質/表面処理	アルミ合金／白アルマイト梨地
原点センサ	ノーマルオープン接点（メイク接点、Ａ接点）動作、フォトセンサ
原点前センサ	ノーマルクローズ接点（ブレーク接点、Ｂ接点）動作、フォトセンサ
リミットセンサ	ノーマルクローズ接点（ブレーク接点、Ｂ接点）動作、フォトセンサ
適合ケーブル	ACB-BTD2、ACB-BTD3、ARC-BTD3
標準付属品	検査合格証六角穴付ボルト（本体固定用）M6　8本
接続ステージ選択 (パラメータNo.4)	14
補足事項	※コントローラドライバQT-Bシリーズの接続ステージ選択（パラメータNo.4）を00にする（接続設定を使用しない）場合は、コントローラドライバのディップSWとパラメータNo.1～3を設定してください。 ●リミットスイッチ：該当するディップSWをOFF ●パラメータNo.1（原点センサ論理）：1（NO） ●パラメータNo.2（原点前センサ論理）：2（NC） ●パラメータNo.3（原点復帰モード）：0（原点・原点前・Z相）、1（原点・原点前）、4（リミット・Z相）または5（リミット）

▲PAGE TOP

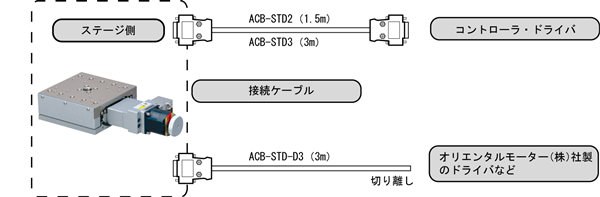

接続方法 ―接続ケーブルとコントローラ・ドライバ―

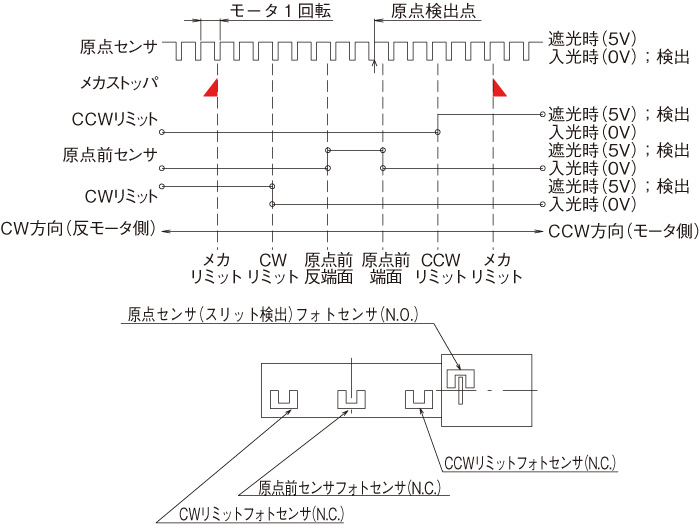

センサ動作論理とタイミングチャート
