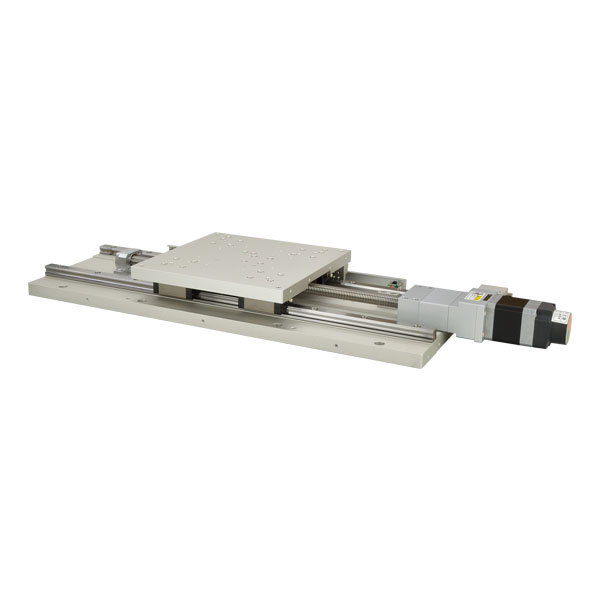

ボールウェイステージ

ALS-230-C2B1

0
Xステージ
¥425,000
移動方向 X軸1方向
移動量 ±150mm
ステージ面 200mm×200mm
YESRoHS対応状況

製品資料

  • 寸法記載がない部分はお問い合わせください。

▲PAGE TOP

説明

新規ステッピングモータを使用することにで低振動、低騒音を可能にしました。
移動ガイドにボールウェイを使用した長作動自動ステージです。
各種センサ、ワークの自動位置決め用途に使用できます。
原点前センサおよびリミットセンサは位置の調整が可能です。
テーブル落下防止の電磁ブレーキがついています（QT-BKが必要です）。
ALZ-230-C2B1からZブラケットを取りはずしたものがALS-230-C2B1になります。
▲PAGE TOP

仕様

移動方向 X軸1方向
移動量 ±150mm
ステージ面 200mm×200mm
使用モータ PKP545N18B2　電磁ブレーキ付
分解能 0.004mm
送りねじ仕様 ボールねじ
送りねじリード 2mm
移動ガイド ボールウェイ
移動精度HV 真直度（水平・垂直）0.02mm
位置決め精度 0.03mm
繰り返し精度 ±0.002mm
ロストモーション 0.002mm
モーメント剛性 ヨー剛性　0.02sec/N・cm、ピッチ剛性　0.02sec/N・cm、ロール剛性　0.02sec/N・cm
耐荷重 490N（50kgf）
質量 10.5kg
最高速度 24mm/s（6,000pps時）
主要材質/表面処理 アルミ合金／白アルマイト梨地
原点センサ ノーマルオープン接点（メイク接点、Ａ接点）動作、フォトセンサ
原点前センサ ノーマルクローズ接点（ブレーク接点、Ｂ接点）動作、フォトセンサ
リミットセンサ ノーマルクローズ接点（ブレーク接点、Ｂ接点）動作、フォトセンサ
適合ケーブル ACB-BTD2、ACB-BTD3、ARC-BTD3
標準付属品 検査合格証
六角穴付ボルト（本体固定用）M6　8本
接続ステージ選択
(パラメータNo.4)		 14
補足事項 ※コントローラドライバQT-Bシリーズの接続ステージ選択（パラメータNo.4）を00にする（接続設定を使用しない）場合は、コントローラドライバのディップSWとパラメータNo.1～3を設定してください。
●リミットスイッチ：該当するディップSWをOFF
●パラメータNo.1（原点センサ論理）：1（NO）
●パラメータNo.2（原点前センサ論理）：2（NC）
●パラメータNo.3（原点復帰モード）：0（原点・原点前・Z相）、1（原点・原点前）、4（リミット・Z相）または5（リミット）
▲PAGE TOP

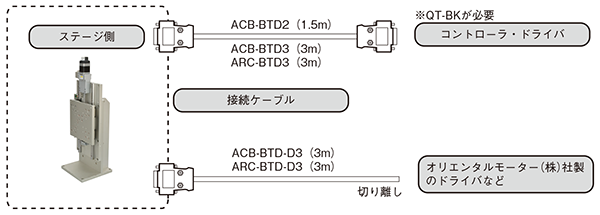

接続方法 ―接続ケーブルとコントローラ・ドライバ―

センサ動作論理とタイミングチャート
